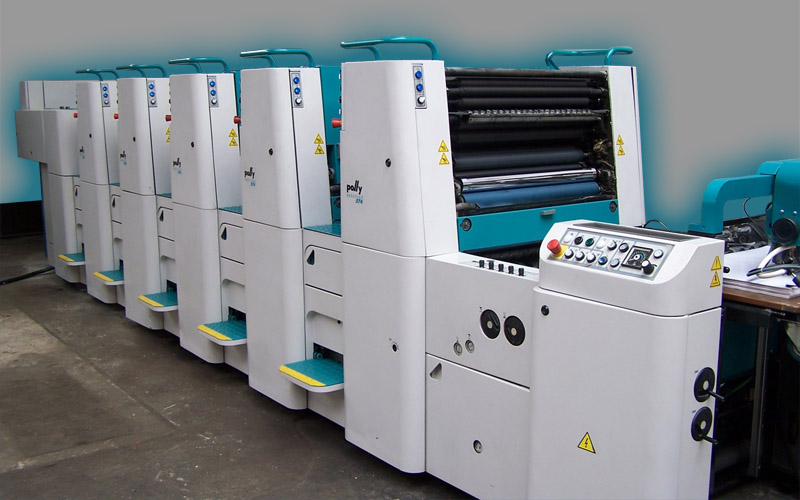

Polly Prestige 74. Описание и технические характеристики
Печатные машины Polly Prestige 74 формата В2 (520 х 740 мм) производятся в 2, 4, 5 и 6 красочном исполнении. Оригинальная конструкция листопроводящей системы, заключающаяся в применении цилиндров двойного диаметра, является разработкой собственного конструкторского бюро фирмы Grafitec (Чехия). Благодаря этому печатная машина является действительно универсальной и может выпускать продукцию, как на самой тонкой бумаге, так и на картоне толщиной до 0,5 мм, выполняя с высоким качеством самые разнообразные заказы, начиная от небольших коммерческих и заканчивая печатью сложных художественных альбомов.

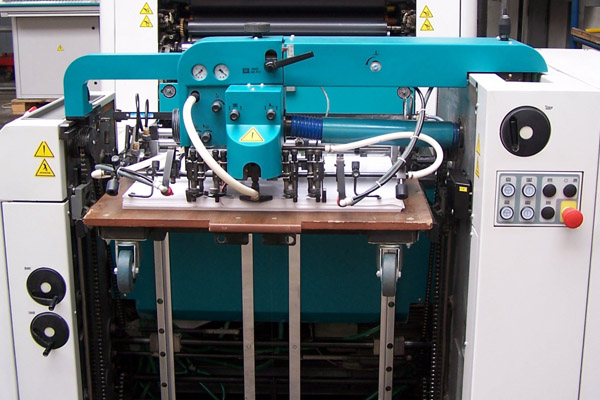

Самонаклад
Двухсистемная головка самонаклада оснащена регулируемыми подъемными и транспортирующими присосами, которые гарантируют четкую подачу бумаги даже с небольшим весом, уменьшая вероятность скручивания и повышая производительность печати. Воздушный распределитель можно легко снять с корпуса головки самонаклада для чистки и удаления бумажной пыли.
Положение бумажного стапеля контролируется датчиками в опоре головки самонаклада. Электромеханический датчик предотвращает подачу двойных листов. Вакуумные ленты подающего транспортера разработаны таким образом, чтобы уменьшать скорость подачи листа но подходе к передним упором, предотвращая, таким образом, деформацию передней кромки листа.
Вакуумный транспортер стола самонаклада передает листы к передним упорам. Листы выравнивают с помощью боковых упоров или по стороне привода или по стороне управления, что гарантирует точную подачу листа в машину и соблюдение точной приводки.
Форгрейфер нижнего конструкционного исполнения качающегося типа плавно ускоряет бумагу перед захватами передающего барабана, которые в свою очередь передают ее на захваты печатного цилиндра.
Тележка самонаклада идентична тележке на приемке. Их взаимозаменяемость облегчает оператору процесс транспортировки бумаги.
Увлажнение
Стартовая система увлажнения, входящая в стандартную комплектацию машины, позволяет достигать исключительного качества и стабильности печати, и облегчения технического обслуживания. В состав системы увлажнения входит устройство охлаждения увлажняющего раствора Polly Cooling, которое точно дозирует ИПС в диапазоне от 0 до 20% при сохранении постоянной температуры раствора.
С помощью сенсорного экрана или панелей управления можно включить режим предварительного увлажнения. Автоматизированные в значительной степени процессы настройки красочного аппарата позволяют выполнять быструю смену заказов. При необходимости систему увлажнения последней печатной секции за небольшой промежуток времени можно переоборудовать для лакирования дисперсионным лаком. Эта система позволяет также осуществлять выборочное лакирование. Циркуляцию лака осуществляет специальный компрессор.
Офсетные машины Polly Prestige 74 оснащены устройством автоматической смывки красочного аппарата и офсетной резины. Эти устройства управляются с сенсорного экрана главного пульта управления, расположенного на приемновыводном устройстве, и служат для сокращения времени обслуживания машины, а также помогают повысить эффективность и производительность.
Печатные секции
Компоновка печатных секций создавалась специально, чтобы создать эргономичные и эффективные рабочие условия – размещение узлов и систем печатной секции дает обслуживающему персоналу широкий доступ к системе увлажнения, к валикам красочного аппарата. Новая конструкция станины состоит из усиленных боковых рам, в конструкции красочного аппарата применяются косозубые шестерни. Жесткие стяжки между опорами станины обеспечивают стабильную и высококачественную работу в течение всего срока службы машины. Конструкция узлов крепления форгрейфера, печатного, офсетного и формного цилиндров обеспечивают их работу в оптимальных условиях без вибрации. Это гарантирует достижение постоянной величины и обеспечивает стабильность в процессе печати.
Время приладки сокращается до минимума благодаря системе дистанционной регулировки осевой и радиальной приводки на ходу, дающей возможность быстро достичь требуемой приводки печати. Дополнительно печатные секции можно оснастить полуавтоматической системой смены печатных форм. Также, в качестве дополнительного оборудования можно заказать систему дистанционного управления диагональной приводки на ходу. Управление этими системами, как и всеми остальными осуществляется с сенсорного экрана пульта управления или с консоли дистанционного пульта Polly Control. Применение этих систем позволяет еще более упростить работу печатника, тем самым сократить время, необходимое для отработки тиража.
Печатные и передаточные цилиндры имеют двойной диаметр и оснащены специально спроектированными механизмами захвата листа. Эти механизмы захвата можно легко
демонтировать без необходимости демонтажа цилиндров целиком. Противоотмарывающее покрытие Super Blue установлено на передаточных цилиндрах печатных секций. Дополнительно можно установить противоотмарывающее покрытие на выводном барабане приемно-выводного устройства.
Смывки
Новейшие конструктивные решения, внедренные во время разработки серии офсетных печатных машин Polly Prestige 74, позволяют совершенствовать и облегчить процесс печати, сократить время, необходимое на приладку и создать максимально удобную рабочую обстановку для печатника.
Машины серии Полли серии Prestige 74, для облегчения процесса обслуживания, оборудованы системами автоматической смывки красочных аппаратов и офсетного полотна, которые входят в стандартную комплектацию печатной машины. Устройства смывки полностью управляются с сенсорного экрана главного пульта управления, расположенного на приемке. Печатник имеет возможность выбора не только печатной секции, которая нуждается в смывке, но также может задать и интенсивность смывки в зависимости от степени ее загрязнения.
Система смывки с применением специального тканого полотна позволяет резко сократить количество моющих средств, избавляет от необходимости решать проблему слива и утилизации загрязненной воды, а также обладает преимуществами по сравнению со щеточными смывками. В системах смывки, устанавливаемых на машины Polly Prestige 74, применяются экологически чистые чистящие растворы на основе минеральных и растительных масел.
Приемка
Благодаря расположению пульта управления с сенсорным дисплеем приемка становится основным элементом в управлении и работе Polly Prestige 74. Листы передаются с последней печатной секции с помощью семи выводных штанг с грейферами на высокостапельную приемку, которая оборудована устройствами для торможения листа. Процесс опускания стапельного стола приемки управляется автоматически с помощью электронного датчика. Если необходимо, то выводной барабан приемки, как и передаточные цилиндры, могут быть оборудованы покрытием Super Blue, чтобы снизить вероятность отмарывания.
Листы выравниваются на приемке и замедляются вакуумным тормозом листа, дополнительно нижними отверстиями создается воздушная подушка под принимаемым листом.
Более того, непосредственно в приемке машины можно установить устройство инфракрасной сушки InkDry.
Управление
Управление машиной Polly Prestige 74 осуществляется с цветного сенсорного дисплея, расположенного на приемно-выводном устройстве. Цветной сенсорный дисплей дает возможность управлять самыми важными функциями и предоставляет печатнику доступ ко всем данным, необходимым для эксплуатации и обслуживания машины, например к таким, как данные о положении защитных кожухов и данные по сервисной диагностике. С экрана дисплея можно управлять осевой и радиальной приводкой формных цилиндров, устройством автоматической смывки красочного аппарата и офсетной резины, управлять работой системы увлажнения, а также целым рядом других операции.
Высокая степень автоматизация отдельных процессов упрощает работу печатника, а также позволяет повысить качество печати и сократить отходы, гарантируя стабильность при печати всего тиража.
Печать начинается нажатием одной кнопки, автоматическая система управления при этом начинает отслеживать работу всех систем и соблюдение всех оптимальных настроек в заданном режиме. Доступ к протоколам данных машины и протоколам сервисной диагностики также осуществляется с цветного сенсорного дисплея, включением полностью программируемой функции памяти.
Печатник может варьировать скорость печати от 3’000 до 13’000 оттисков в час. Дополнительные панели управления располагаются на двух сторонах каждой печатной секции, две панели управления расположены на самонакладе.

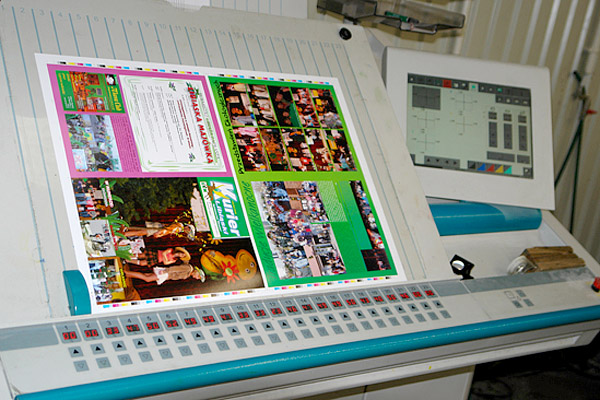

Работа самонаклада полностью автоматизирована. Машина в стандартной комплектации оснащается автоматической системой управления подачи краски Polly Control. Эта система позволяет дистанционно регулировать настройку сегментированного ракельного ножа красочного аппарата и подачу краски дукторным валиком красочного аппарата. Система Polly Control может быть также снабжена сканирующим денситометром Techkon, который способен анализировать полученные при печати оттиски в автоматическом режиме и принимать данные допечатной обработки по стандарту CIP 4.
Сушка
Управление работой устройства инфракрасной сушки InkDry Plus и порошкового противоотмарывающего устройства осуществляется с сенсорного дисплея главного пульта управления и через вспомогательные панели управления.
Применение инфракрасной сушки позволяет получать высококачественные описки при самых сложных работах, сокращать до минимума подачу противоотмарывающего порошка, или производить печать без применения порошка – что является важным условием для последующего ламинирования или лакирования описка. Система InkDry Plus снабжена бесконтактным датчиком измерения температуры в стопе.
В стандартную комплектацию машины входит ионизатор Simco (нейтрализатор статического электричества), который снимает электростатический заряд, накапливаемый листами во время их прохождения через машину.

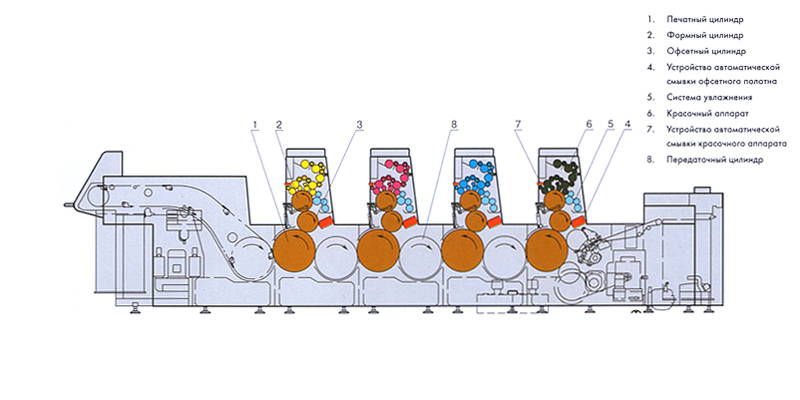

Polly Prestige 474: 1. Печатный цилиндр 2. Формный цилиндр 3. Офсетный цилиндр 4. Устройство автоматической смывки офсетного полотна 5. Система увлажнения 6. Красочный аппарат 7. Устройство автоматической смывки красочного аппарата 8. Передающий цилиндр
Технические характеристики Polly Prestige 74 серии |
|
количество печатных секций | 2-6 |
максимальный формат листов, мм | 520 x 740 |
минимальный формат листов, мм | 330 x 330 |
максимальный формат запечатки, мм | 509 x 720 |
толщина запечатываемого материала, мм | 0,04 – 0,5 |
захваты грейфера, мм | 10 (± 1 мм) |
высота стапеля, мм | |
на самонакладе | 840 |
на приемке | 890 |
максимальная скорость, листов/час | 13’000 |
размер печатной формы, мм | 575 x 735 |
толщина печатной формы, мм | 0,2 – 0,3 |
размер офсетной резины, мм | 615 x 740 |
толщина офсетной резины, мм | 1,95 |
электрическое питание | 3×380 В, 50 Гц |
модель | Polly Prestige 274 | Polly Prestige 474 | Polly Prestige 574 | Polly Prestige 674 |
количество печатных секций | 2 | 4 | 5 | 6 |
габаритные размеры, мм | ||||
длина | 5’300 | 7’120 | 8’030 | 8’940 |
ширина | 2’240 | 2’240 | 2’240 | 2’240 |
высота | 1’750 | 1’750 | 1’750 | 1’750 |
масса нетто (приблизительно), кг | 9’750 | 16’150 | 19’350 | 22’550 |
Стандартная комплектация
- двухсистемная головка самонаклада,
- система автоматического регулирования высоты бумажного стапеля по отношению к головке самонаклада,
- стартовая система увлажнения,
- система Polly Cooling для охлаждения увлажняющего раствора и поддержания концентрации ИПС в увлажняющем растворе,
- система циркуляции увлажняющего раствора,
- сегментированные ракельные ножи красочного ящика,
- устройство Polly Control для дистанционного управления подачей краски, осевой и радиальной приводкой, в соответствии с CIP 4,
- система управления Omron,
- раздув стопы для устранения скручивания листов на приемке,
- высокостапельная приемка с цветным сенсорным дисплеем,
- централизованная система смазки,
- порошковое противоотмарывающее устройство со встроенным нагревателем,
- автоматическая система смывки красочного аппарата с дистанционным управлением,
- автоматическая система смывки офсетного полотна с дистанционным управлением,
- компрессоры Becker 60 и Becker 40,
- вентиляторы Siemens с частотным регулированием на приемке,
- программируемый счетчик оттисков,
- автоматический контроль косины при подаче листа, контроль двойного листа и наличия листа,
- быстрозажимные планки Bacher или Protocol с регулируемой задней зажимной кромкой,
- дистанционное управление осевой и радиальной приводкой,
- шесть регулируемых вентиляторов на приемке,
- ионизатор Simco (система снятия статического заряда),
- косозубый привод валиков красочного аппарата и боковых упоров,
- вакуумный приемный стол,
- система определения наличия листа во всех печатных секциях,
- соответствие нормам безопасности и требованиям ЕС.
Опции
- система Technotrans для охлаждения увлажняющего раствора и поддержания концентрации ИПС в увлажняющем растворе,
- устройство инфракрасной сушки InkDry Plus,
- быстрозажимные формные планки Montaloch,
- монтажная планка Montaloch,
- копировальная планка Montaloch,
- перфоратор Montaloch,
- монтажная планка Bacher,
- копировальная планка Bacher,
- перфоратор Bacher,
- система дистанционного управления Polly Control со сканирующим денситометром, в соответствии с CIP 4,
- противоотмарывающее покрытие Super Blue на выводном барабане приемновыводного устройства,
- противоотмарывающее покрытие Super Blue на передаточных цилиндрах,
- крышка красочного аппарата,
- устройство полуавтоматической смены печатных форм,
- автоматическая система диагональной приводки печатных форм на ходу,
- система лакирования дисперсионным лаком (не доступно для 2-х красочных моделей Polly Prestige 274),
- машина без устройства автоматической смывки красочного аппарата офсетного полотна,
- машина без устройства автоматической смывки офсетного полотна,
- тележка самонаклада,
- машина без системы дистанционного управления Polly Control (доступно только для 2-красочных моделей Polly Prestige 274).
