KBA Rapida 72. Описание и технические характеристики

KBA Rapida 72 представляет собой современную высокопроизводительную листовую офсетную печатную машину для запечатывания формата 520×720 мм с разнообразными возможностями применения. Аналогично отлично зарекомендовавшей себя машине KBA Rapida 104 в среднем формате, машина KBA Rapida 72 также предлагает максимальную производительность при исключительно высоком качестве печати. Она сконструирована по многократно проверенному на практике агрегатному принципу и поставляется в вариантах от двухкрасочной до шестикрасочной.

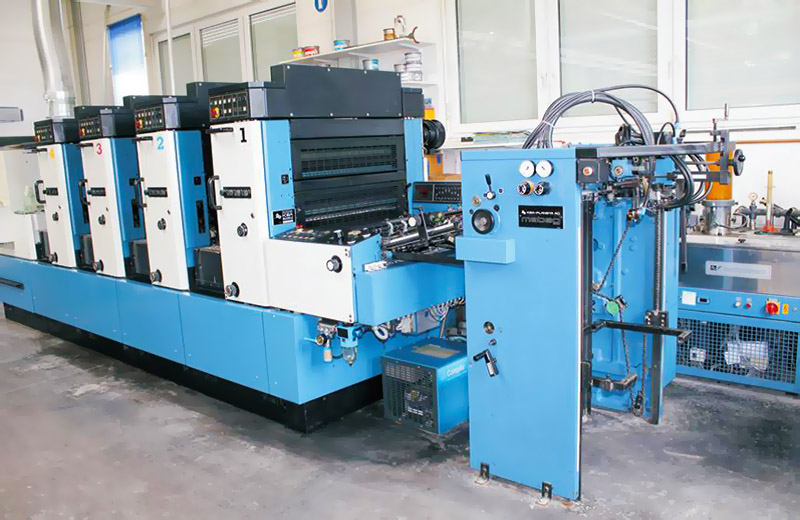

печатная машина KBA Rapida 72-4

печатная машина KBA Rapida 72-4

Машина может состоять из следующих основных модулей:

  • самонаклад,
  • наклонный подающий стол,
  • печатные секции со спиртовым увлажняющим аппаратом VARIDAMP,
  • печатная секция с переключаемым увлажняющим/лакировальным аппаратом,
  • лакировальная секция,
  • устройство переворота для двухсторонней печати,
  • высокостапельное приёмно-выводное устройство,
  • удлинённая приемка,
  • электрическое оборудование с центральным управлением машины,
  • дистанционное регулирование подачи краски COLORTRONIC,
  • пульт управления.

Другие отдельные модули и элементы собраны по блочно-модульному принципу.

Особенности конструкции

Главной особенностью KBA Rapida RA72 является двойной диаметр печатного и передаточного цилиндров, в сравнении с формным и офсетным цилиндрами. Печатный цилиндр состоит из двух печатных сегментов. Передаточный цилиндр, также имеющий вдвое больший диаметр, который может быть заменён, при сборке машины, на “оборачивающий” цилиндр для двухсторонней печати, имеющий такие же размеры.
Эти преимущества конструкции и расположение цилиндров и барабанов относительно друг друга, обеспечивают более щадящую проводку листа. Минимум точек передачи листа гарантирует максимальную точность приводки. Даже при максимальном формате лист передается от печатного на передаточный цилиндр только после полного завершения шага печати. Благодаря этому в максимально возможной степени предотвращается прилипание листа к резиновому полотну и скатывание задней кромки листа. Машина обеспечивает также оптимальную листопроводку на всём пути движения листа.

Стабильная конструкция – цельнолитые нижние стойки; массивные, жесткие на изгиб формный, офсетный и печатный цилиндры; прочные опоры с подшипниками качения без зазора и широкие контрольные кольца гарантируют, в совокупности с точно изготовленными редукторами и приводом, наивысшее качество печати даже при максимальной скорости работы. В зависимости от запечатываемого материала может быть достигнута скорость печатания тиража 15’000 л/ч на режиме двухсторонней печати.

Самонаклад

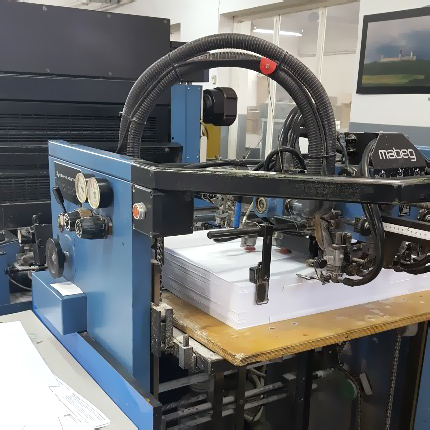

вакуумный самонаклад Mabeg

вакуумный самонаклад Mabeg

Машины КБА РАПИДА 72  в стандартном исполнении оснащены высокопроизводительными каскадными самонакладами фирмы MABEG.
Особенности конструкции:

  • вкатывание стопы с торцевой стороны,
  • высота стопы 1’150 мм (над уровнем пола),
  • регулировка высоты пневматической головки,
  • юстировка наклона присосов,
  • электромеханический контроль двойного листа,
  • вакуумный стол с лентами с четырехкамерной системой разрежения, благодаря этому подгонка соответствующего количества воздуха к различным фазам транспортировки листа,
  • поверхность стола из нержавеющего антистатичного структурного стального листа,
  • консоль с прижимными роликами и щетками для фиксирования и направления каскада листов на накладном столе;
  • установка на длину формата по шкале.

Подача листов

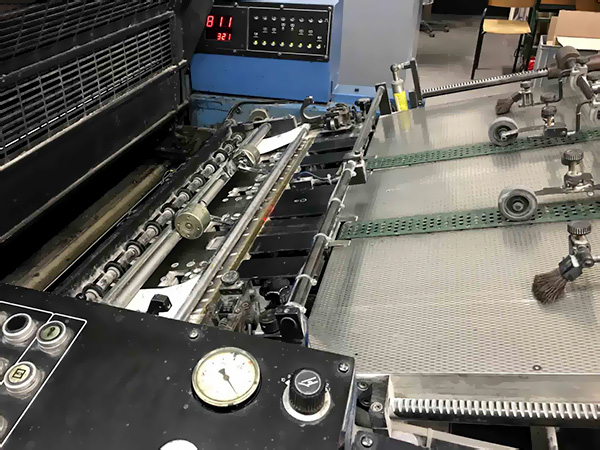

каскадный вакуумный стол KBA Rapida 72

каскадный вакуумный стол KBA Rapida 72

Особенности конструкции:

  • запатентованный ротационный наклад листов с помощью присасывающего барабана,
  • принцип каскадного наклада с продолжительным выравниванием и контролем,
  • передние марки и подвод листов расположены под накладным столом,
  • исключительно высокая скорость равнения листов, несмотря на скорость машины 15’000 л/ч,
  • установка на толщину бумаги на боковом упоре с механизмом равнения гарантирует одинаковое время равнения для бумаг любой толщины,
  • четыре передние марки, устанавливаемые на толщину бумаги,
  • накладной барабан с юстировкой передней кромки листа (под наклоном и параллельно),
  • фотоэлектрический контроль листов на входе к накладному барабану,
  • блокировка захватов при проскальзывающем листах и марок при неподаче листа,
  • фотоэлектрический контроль по передним маркам для распознавания слишком рано поступающего листа, перекошенного листа или неподаче листа,
  • фотоэлектрический контроль двойного листа и контроль по боковым маркам,
  • при работе на картоне легкая переналадка по шкале без инст­румента.

Увлажняющий аппарат

Спиртовые увлажняющие аппараты “VARIDAMP” являются стандартным оборудованием печатных машин KBA-Planeta Rapida RA72. Увлажняющий раствор наносится первым красочным накатным валиком (диаметр 90 мм), отсоединение красочного аппарата возможно с пульта управления. Также с пульта управления для каждой печатной секции производится регулировка количества увлажняющего раствора или процентное изменение общего количества увлажняющего раствора для всех секций, при этом скорость привода увлажняющего дуктора согласована со скоростью машины. В состав увлажняющего аппарата входит система циркуляции увлажняющего раствора с фильтрацией, охлаждением и поддержанием постоянного содержания спирта. Корыто для раствора вынимается без применения инструментов.

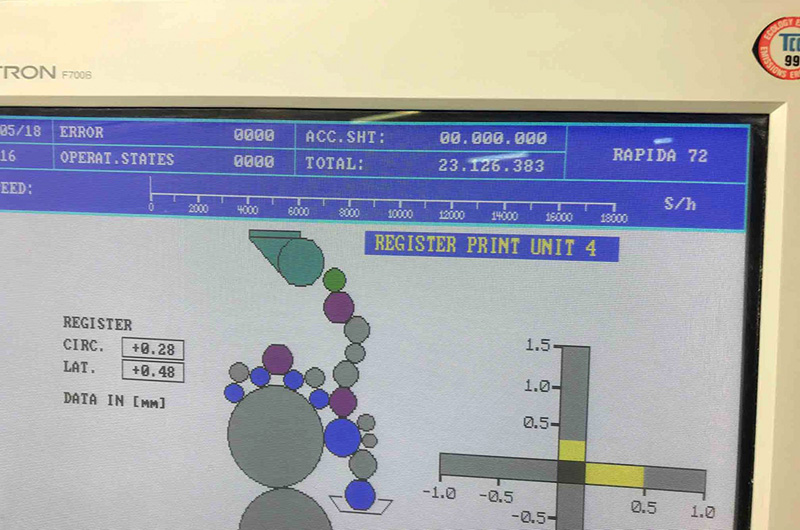

управление красочным аппаратом KBA Rapida Ra 72

управление красочным аппаратом KBA Rapida Ra 72

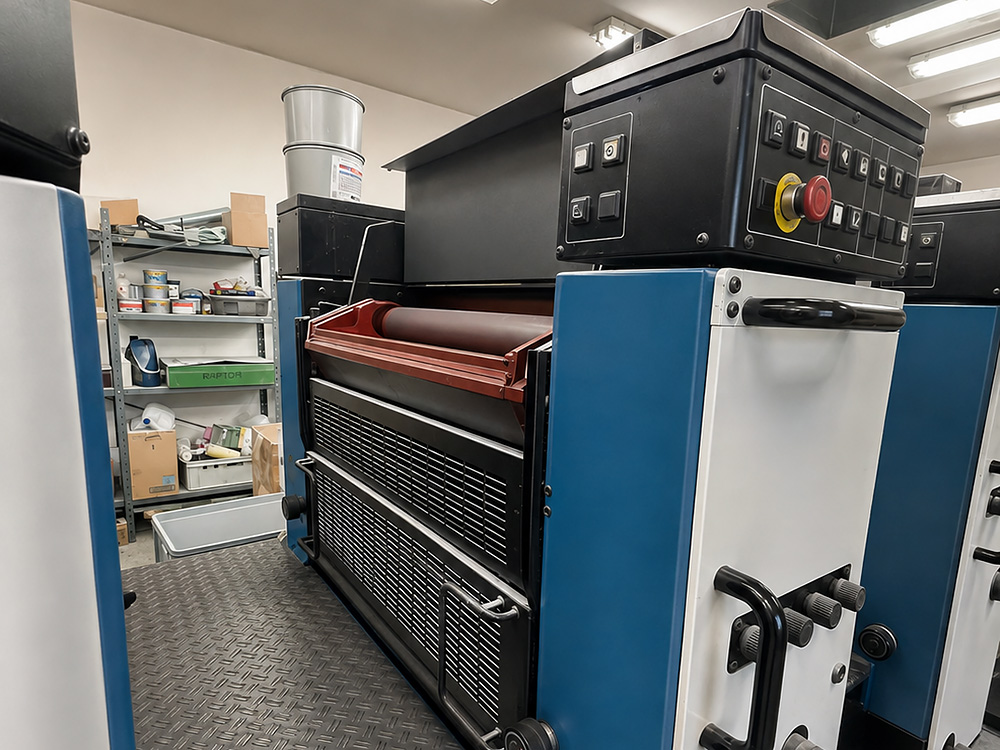

Красочный аппарат

KBA Rapida 72 аналогично KBA Rapida 104 оснащена Z-образными красочными аппаратами, прекрасно работающими на машинах среднего формата уже в течение многих лет. Благодаря конструкции подвода к первому накатному валику (красочный/увлажняющий валик) и зигзагообразного расположения группы раскатных и накатных валиков, шаблонирование краски предотвращается в максимально возможной степени.
Стандартный пульт Colortronic позволяет выполнять электронное дистанционное регулирование для отдельных красочных зон и общего количества краски прямо с пульта управления. Постоянно вращающийся красочный дуктор обеспечивает хорошее перемешивание краски в красочном ящике и быструю реакцию красочного аппарата при изменениях установок. Число оборотов дукторов имеет плавную дистанционную регулировку (для каждого аппарата индивидуально или для всех аппаратов вместе) и согласовано с числом оборотов машины.

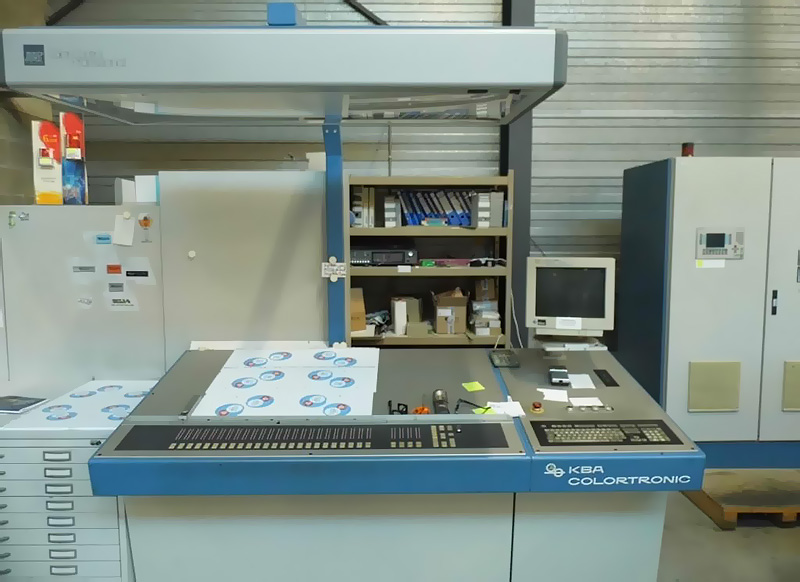

дистанционный пульт управления KBA ColorTronic

дистанционный пульт управления KBA ColorTronic

Особенности конструкции:

  • отсоединяемый привод красочного аппарата,
  • высокая скорость смывки для красочного дуктора,
  • скорость привода красочного дуктора согласована со скоростью машины,
  • пять красочных накатных валиков с различными диаметрами (52, 54, 56, 58 и 90 мм),
  • байонетный замок для накатных валиков,
  • установка и снятие валиков без изменения настройки,
  • рабочая точка бокового раската регулируется по шкале,
  • такт краскосъемного валика регулируется тремя ступенями,
  • боковой раскат плавно регулируется от 0 до 22 мм,
  • красочный раскатный валик имеет покрытие из рилсана, красочный дуктор имеет керамическое покрытие,
  • дозировочный нож в красочном ящике имеет оптимальную износостойкость и точную подачу краски благодаря лезвиям из твердого металла,
  • моторизированные блоки для позиционирования дозировочного ножа с установочными шпинделями для ручного обслуживания (простая замена исполнительных приводов),
  • красочный ящик со специальной блокировкой гарантирует всегда одинаковую позицию дозировочного ножа относительно дуктора,
  • контакт между дозировочным ножом и дуктором невозможен, опасности повреждения нет,
  • центральная регулировка красочных накатных валиков посредством маховика со шкалой для общей регулировки при изменениях толщины декеля формного цилиндра, поэтому всегда одинаковый предварительный прижим валиков к форме,
  • пневматический подвод и отвод красочных накатных валиков в сочетании с автоматическим включением и выключением натиска, возможен также ручным задействованием клавиши,
  • смывочный ракель (устройство для смывки валиков) для каждого красочного аппарата, пневматическое включение и выключение.

Печатная секция

Отличительным признаком KBA Rapida Ra72 является агрегатная конструкция с печатными цилиндрами, вдвое большими по сравнению с офсетными и формными цилиндрами. Нижняя часть каждой единицы, включая траверсы, выполнена как цельнолитая конструкция и в результате этого обладает чрезвычайной жесткостью на скручивание. Мощные боковые стенки верхней части печатной секции имеют литые редукторные коробки и отличаются особой стабильностью. Все цилиндры вращаются в многорядных подшипниках качения с регулируемым зазором. Косозу­бые отшлифованные шестерни главного привода работают в редукторных коробках с уплотнением и постоянно орошаются отфильтрованным маслом. Давление масла контролирует электроника. Элементы редуктора на стороне обслуживания снабжаются маслом от централи­зованной системы смазки.

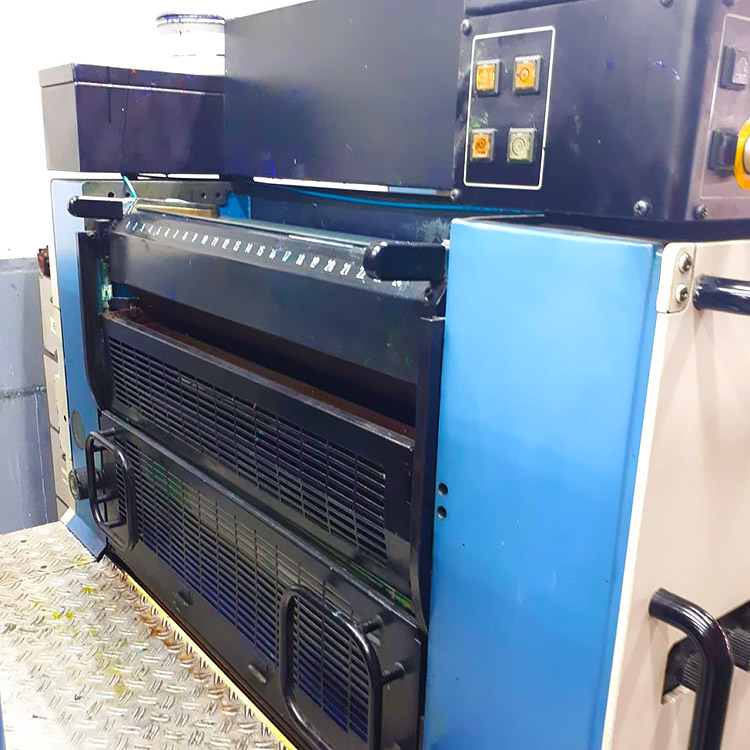

печатная секция КБА Рапида 72

печатная секция КБА Рапида 72

КБА РАПИДА 72 работает по контрольным кольцам, однако опоры выполнены настолько точно и без зазоров, что печатание без кон­такта с контрольными кольцами также возможно. Формный цилиндр отводится от офсетного цилиндра с помощью маховика со шкалой. Это сокращает время пере­наладки при необходимых корректировках длины отпечатка.

Особенности конструкции:

  • высококачественная обработка поверхности всех цилиндров,
  • опорные поверхности захватов в печатном и передаточном цилиндрах заменяются индивидуально,
  • точно юстируемые захваты печатного и передаточного цилиндров, движение закрытия управляется принудительным путем с помощью кулачков, шпиндели захватов закреплены в подшипниках качения,
  • пневматическое включение и выключение печатных секций,
  • центральная юстировка удельного давления печати (смещение офсетного цилиндра относительно печатного цилиндра) посредством маховиков со шкалой на стороне обслуживания,
  • резиновые полотна для всех цилиндров, включая калиброванные подкладные листы,
  • натягивание резинового полотна с помощью намоточных шпинделей; на маши­нах применяются резиновые полотна с уже смонтированными натяжными планками для простой и быстрой замены резинового полотна,
  • программное позиционирование формного цилиндра для снятия и натяжения формы для каждой печатной секции,
    планки для быстрого зажима печатной формы,
  • полуавтомат для смены печатных форм в качестве опционального оснащения,
  • проворачивание формного цилиндра с точным фиксаторным пазом для нуле­вого положения (только для формных цилиндров без полуавтомата для смены формы),
  • наклеенные пленки на формном цилиндре, таким образом отказ от подкладных листов при нормальном обкатывании,
  • диапазон регулировки окружной и поперечной приводки на всех формных цилиндрах (смещение в радиальном направлении ± 1,5 мм, по оси± 1,0 мм),
  • пневматическое открытие защитных ограждений,
  • опорные скобы для удобного натягивания форм,
  • включение очистителей для контрольных колец с помощью клавиши,
  • снятие листа с печатного цилиндра лишь после выхода также и максимального формата из зоны печатания.

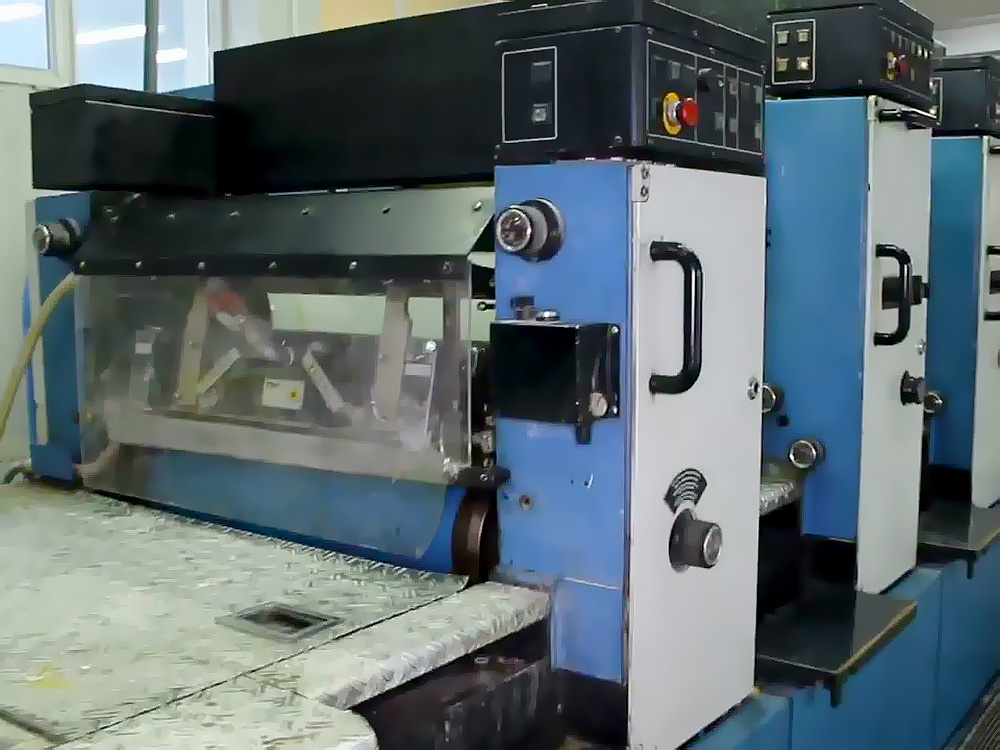

Лакировальная секция

Различные исполнения лакировального аппарата, в комбинации с удлинённой приёмкой и сушильным устройством, позволяют получить эффективное высококачественное оформление печатных изделий на режиме online.

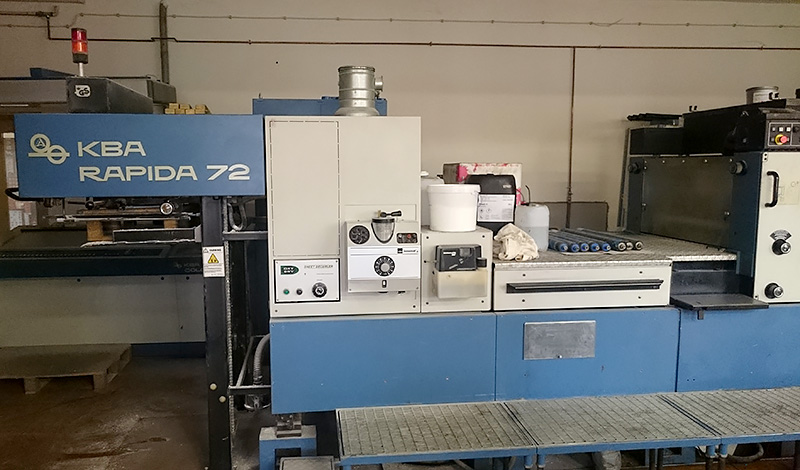

Приемка

На валу цепного колеса расположены опорные скобы с наклоном к концу листа, которые могут устанавливаться на пробельные участки. Стабилизация листов в направлении приемки производится с помощью индивидуально управляемых элементов всасывания и раздува воздуха. Вакуум присасывающего валика плавно регулируется.

удлинённая приёмка KBA Rapida 72

удлинённая приёмка KBA Rapida 72

Особенности конструкции:

  • приемка нон-стоп с пластиной,
  • присасывающий валик и трехсторонние сталкиватели листов устанавливаются по шкалам соответственно формату листа,
  • улавливающие рычаги для удобного и беспроблемного отбора пробного листа посредством клавиши,
  • автоматическое опускание стопы под управлением емкостной сканирующей головки,
  • клавиши для медленного и быстрого подъема и спуска стопы,
  • конечные выключатели для фиксирования верхней и нижней позиций стопы,
  • останов машины при листах, проскальзывающих поверх передних упоров,
  • автоматическое отключение вакуума и, тем самым, подвода бумаги от самонаклада при полной стопе,
  • кулачок выклада листов может быть отрегулирован при работающей машине, все части жаропрочные, поэтому пригодны для любого типа сушильного устройства,
  • цепная направляющая планка защищена кожухом,
  • централизованная смазка,
  • выкатывание стопы с торцевой стороны,
  • высота стопы около 1’150 мм (над уровнем пола),
  • удлинение приемки (936 мм) в качестве особого оснащения для установки сушильных устройств.

Безопасность машины

Орган технического контроля отраслевой комиссии “Печать и переработка бумаги”, в качестве центрального органа по предотвращению несчастных случаев и трудовой медицине, провел технические испытания всех компонентов и функций машины KBA Rapida 72. Она соответствует действующим требованиям техники безопасности в Федеративной Республике Германии и, таким образом, закону о технических средства производства (включая нормы DIN и положения VDE).



Основные технические характеристики
многокрасочных машин KBA серии Rapida 72

вариант запечатки печать с лицевой стороны печать с оборота
максимальный размер бумаги 520 х 720 мм
минимальный размер бумаги 210 х 297 мм
максимальный размер запечатки 510 х 710 мм 496 х 710 мм
минимальный размер запечатки 200 х 297 мм 186 х 297 мм
пробельное поле захватов (клапан) 10±1 мм
максимальная скорость печати 15’000 л/час
запечатываемые материалы
стандартное оснащение 40…220 г/м2
0,04…0,2 мм
оснащение для картона 220…360 г/м2
0,2…0,55 мм
220…360 г/м2
0,2…0,4 мм
высота стапеля
самонаклад 1’150
оснащение для картона 1’400
размеры цилиндров
печатный Ø 420 мм
офсетный Ø 210 мм, превышение контрольных колец 3,2 мм
формный Ø 210 мм, превышение контрольных колец 0,5 мм
лакировальный формный Ø 210 мм, превышение контрольных колец 3,2 мм или 2,25 мм, в зависимости от заводского исполнения
декели цилиндров
размер резинового полотна (с шинами) 650x730x1,93 или 630x730x1,9, в зависимости от заводского исполнения
размер подложки резинового полотна 535×725
размер плёнки офсетного цилиндра 510x725x0,45
печатные формы
размер печатной формы 557x720x0,5 (алюминий) или 557x720x0,3 (сталь)
размер подложки печатной формы 520×715
размер плёнки формного цилиндра 515x720x0,35
лакировальное полотно
размер лакового полотна 570×750 или 565×750, в зависимости от заводского исполнения
размер лаковых пластин 570×720 или 565×710, в зависимости от заводского исполнения
размер подложки лакового полотна 545×725
печатный аппарат

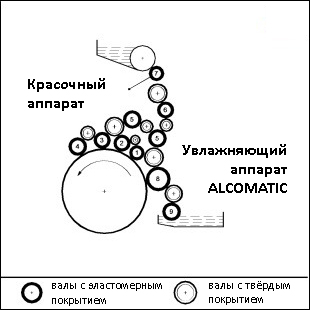

  схема печатного аппарата KBA Rapida 72
количество красочных валиков в одном красочном аппарате, включая красочный дуктор 14 – с системой ручной смывки валиков
16 – с системой автоматической смывки валиков
количество увлажняющих валиков в одном увлажняющем аппарате 6
минимальный диаметр при дополнительном шлифовании
все резиновые валики в красочном и увлажняющем аппарате номинальный диаметр -1 мм
все резиновые валики в лакировальном аппарате номинальный диаметр -0,5 мм
габаритные размеры
ширина машины с галереей 2’175 мм
высота машины 1’835 мм 2’035 мм
длина машины
Rapida 72-2 5’900 мм
Rapida 72-4 7’500 мм
Rapida 72-5 8’300 мм
Rapida 72-6 9’100 мм
машины с удлинённой приёмкой +900 мм
масса нетто
Rapida 72-4 12’800 кг
Rapida 72-5 15’500 кг
Rapida 72-6 18’000 кг
машины с устройством переворота +160 кг
машины с удлинённой приёмкой +1’000 кг
установленная мощность главного двигателя
Rapida 72-2 18 кВт
Rapida 72-4 18 кВт
Rapida 72-5 30 кВт
Rapida 72-6 30 кВт
