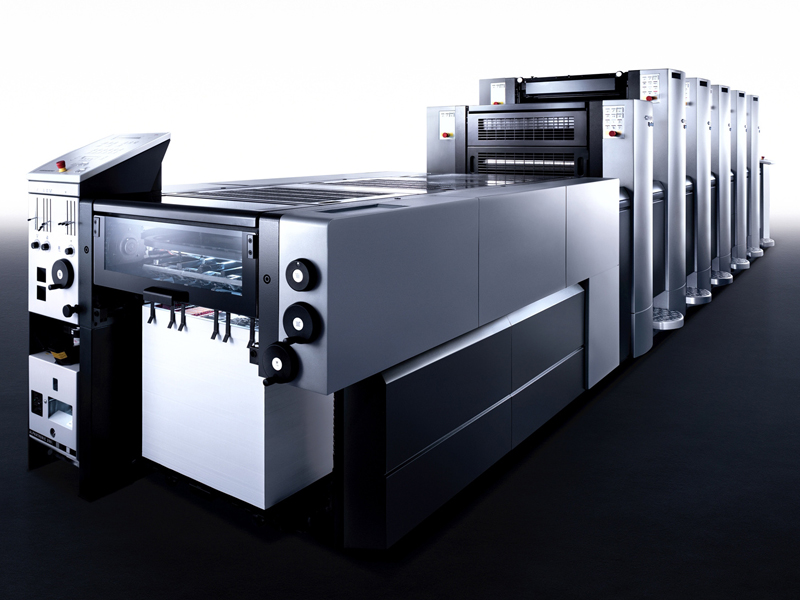

Heidelberg Speedmaster SM 52. Описание и технические характеристики
15.01.2021
/
Машины ряда Speedmaster SM 52 – это высокое качество при большой производительности, экономическая эффективность малых тиражей, сокращение времени переналадки, надежность производства благодаря новейшим технологиям. Heidelberg Speedmaster SM 52 дает возможность справиться с возрастающими и постоянно изменяющимися требованиями рынка.
Все конструктивные характеристики, будь то связь с допечатной подготовкой или удобный для пользователя пульт управления машиной CP2000 Center, направлены на удовлетворение повседневных требований и многостороннее использование.
Основные технические особенности и возможные варианты комплектации:
- надежная, цифровая система управления машиной и дополнительными секциями,
- контроль правильного функционирования и сервисная диагностика,
- подключение к информационной системе и производственной системе DataControl,
- серийное оснащение системой дистанционного регулирования цвета и приводки CPC 1-04 , начиная с четырехкрасочных машин (по желанию — двухкрасочных машин), делает возможным прямое подключение к спектрофотометрическому контролю качества и к Prepress Interface,
- нумератор и перфоратор для стандартной приемки,
- высокостапельная приемка с встроенным инфракрасным сушильным устройством DryStar,
- порошковый противоотмарочный аппарат Alphatronic 200,
- устройство для автоматической смывки офсетного и печатного цилиндра (серийно оснащается, начиная с Heidelberg SM 52-4),
- устройство для автоматической смывки валиков для красочного и увлажняющего аппарата (серийно оснащается, начиная с Heidelberg SM 52-4),
- компенсированный по скорости, постоянно вращающийся красочный дуктор,
- дистанционно управляемый и независимый от красочного аппарата прямой пленочный увлажняющий аппарат,
- увлажняющий, циркуляционный и охлаждающий аппарат,
- увлажняющий аппарат с отключением на ночь,
- автоматическая настройка печатного аппарата на толщину запечатываемого материала, пневматическое включение,
- полностью автоматизированное, переналаживаемое устройство для переворота, максимальная скорость работы при двухсторонней печати — 15000 отт./час,
- автоматическая настройка передних марок и боковых упоров со встроенной электронной системой контроля двойного листа,
- встроенное устройство для предварительной подготовки новой стопы,
- компактный пневматический самонаклад листов с быстрой сменой формата.
Heidelberg Speedmaster SM 52 |
|
| Запечатываемый материал | |
| максимальный формат листа | 370×520 мм |
| максимальный формат печати (печать без переворота) | 360×520 мм |
| максимальный формат печати (печать с переворотом) | 350×520 мм |
| минимальный формат листа (печать без переворота) | 105×145 мм |
| минимальный формат листа (печать с переворотом) | 140×145 мм |
| толщина запечатываемого материала | 0.03-0.4 мм (опция до 0.6 мм) |
| Максимальная производительность | |
| От 1 до 8 красок (в т.ч. с двусторонней печатью) | 15 000 отт/час |
| Heidelberg SM 52-10P | 13 000 отт/час |
| Формный цилиндр | |
| Проточка | 0.03 мм |
| Расстояние от переднего края формы до начала зоны печати | 58 мм |
| Печатные формы | |
| Длина x ширина (металл) | 459×525 мм |
| Длина x ширина (полиэфир) | 454×525 мм |
| Толщина | 0.01-0.15 мм |
| Офсетный цилиндр | |
| Длина x ширина (неармированное полотно) | 460×536 мм |
| Толщина полотна | 1.95 мм |
| Длина x ширина (приправочный лист) | 377×532 мм |
| Проточка | 3.0 мм |
| Лакировальный офсетный цилиндр | |
| Длина x ширина (армированное лакировальное полотно) | 425×533.5 мм |
| Длина x ширина (лакировальная форма) | 426×525 мм |
| Проточка | 3.2 мм |
| Расстояние от переднего края лакировальной формы до начала зоны лакирования | 34 мм |
| Максимальный формат лакирования | 360×520 мм |
| Высота стапеля (включая тележку) | |
| Самонаклад | 915 мм |
| Стандартная приемка | 535 мм |
| Высокостапельная приемка | 695 мм |
| Пример габаритные размеры конфигурации | |
| Модель (с высокостапельной приемкой) | Speedmaster SM 52-4 |
| Количество печатных секций | 4 |
| Длина | 6180 мм |
| Ширина | 1919 мм |
| Высота | 1620 мм |
Печатные машины серии Speedmaster 52 представлены следующими моделями:
| Heidelberg SM 52-1 | 1 красочная | |
| Heidelberg SM 52-2 | 2 красочная | |
| Heidelberg SM 52-2P | 2 красочная | с устройством переворота |
| Heidelberg SM 52-2P2 | 2 красочная | с устройством переворота после первой печатной секции |
| Heidelberg SM 52-2+ (plus) | 2 красочная | “плюс” версия, с приводом для секции нумерации и перфорации |
| Heidelberg SM 52-2NP | 2 красочная | с секцией нумерации и перфорации |
| Heidelberg SM 52-4 | 4 красочная | |
| Heidelberg SM 52-4P | 4 красочная | с устройством переворота |
| Heidelberg SM 52-4P3 | 4 красочная | с устройством переворота после второй печатной секции. Печать 4+0 или 2+2 |
| Heidelberg SM 52-4+ (plus) | 4 красочная | “плюс” версия, с приводом для секции нумерации и перфорации |
| Heidelberg SM 52-4NP | 4 красочная | с секцией нумерации и перфорации |
| Heidelberg SM 52-4H | 4 красочная | с высокостапельным приёмным устройством |
| Heidelberg SM 52-4PH | 4 красочная | с устройством переворота и высокостапельным приёмным устройством |
| Heidelberg SM 52-4+L | 4 красочная | с дополнительной секцией для нанесения защитного лака |
| Heidelberg SM 52-4-H-L | 4 красочная | с лакировальной секцией и высокостапельной приёмкой |
| Heidelberg SM 52-4 LX | 4 красочная | с лакировальной секцией и удлиненной высокостапельной приемкой |
| Heidelberg SM 52-4 Anicolor | 4 красочная | с коротким красочным аппаратом Anicolor без зональной регулировки и с системой увлажнения |
| Heidelberg SM 52-4 LX Anicolor | 4 красочная | с коротким красочным аппаратом Anicolor, с лакировальной секцией и удлиненной высокостапельной приемкой |
| Heidelberg SM 52-5 | 5 красочная | |
| Heidelberg SM 52-5P | 5 красочная | с устройством переворота |
| Heidelberg SM 52-5P2 | 5 красочная | с устройством переворота после первой печатной секции. Печать 5+0 или 1+4 |
| Heidelberg SM 52-5P3 | 5 красочная | с устройством переворота после второй печатной секции. Печать 5+0 или 2+3 |
| Heidelberg SM 52-5+ (plus) | 5 красочная | “плюс” версия, с приводом для секции нумерации и перфорации |
| Heidelberg SM 52-5NP | 5 красочная | с секцией нумерации и перфорации |
| Heidelberg SM 52-5H | 5 красочная | с высокостапельным приёмным устройством |
| Heidelberg SM 52-5PH | 5 красочная | с устройством переворота и высокостапельным приёмным устройством |
| Heidelberg SM 52-5+L | 5 красочная | с дополнительной секцией для нанесения защитного лака |
| Heidelberg SM 52-5P2+L | 5 красочная | с устройством переворота после первой печатной секции (5+0, 1+4) и с дополнительной секцией для нанесения защитного лака |
| Heidelberg SM 52-5-H-L | 5 красочная | с лакировальной секцией и высокостапельной приёмкой |
| Heidelberg SM 52-5 LX | 5 красочная | с лакировальной секцией и удлиненной высокостапельной приемкой |
| Heidelberg SM 52-5 Anicolor | 5 красочная | с коротким красочным аппаратом Anicolor без зональной регулировки и с системой увлажнения |
| Heidelberg SM 52-5 LX Anicolor | 5 красочная | с коротким красочным аппаратом Anicolor, с лакировальной секцией и удлиненной высокостапельной приемкой |
| Heidelberg SM 52-6 | 6 красочная | |
| Heidelberg SM 52-6P | 6 красочная | с устройством переворота |
| Heidelberg SM 52-6P3 | 6 красочная | с устройством переворота после второй печатной секции. Печать 6+0 или 2+4 |
| Heidelberg SM 52-6H | 6 красочная | с высокостапельным приёмным устройством |
| Heidelberg SM 52-6PH | 6 красочная | с устройством переворота и высокостапельным приёмным устройством |
| Heidelberg SM 52-6+L | 6 красочная | с дополнительной секцией для нанесения защитного лака |
| Heidelberg SM 52-6P3+L | 6 красочная | с устройством переворота после второй печатной секции (6+0, 2+4) и с дополнительной секцией для нанесения защитного лака |
| Heidelberg SM 52-6-H-L | 6 красочная | с лакировальной секцией и высокостапельной приёмкой |
| Heidelberg SM 52-6 LX | 6 красочная | с лакировальной секцией и удлиненной высокостапельной приемкой |
| Heidelberg SM 52-8 | 8 красочная | |
| Heidelberg SM 52-8P | 8 красочная | с устройством переворота |
| Heidelberg SM 52-8P5 | 8 красочная | с устройством переворота после четвёртой печатной секции. Печать 8+0 или 4+4 |
| Heidelberg SM 52-8H | 8 красочная | с высокостапельным приёмным устройством |
| Heidelberg SM 52-8PH | 8 красочная | с устройством переворота и высокостапельным приёмным устройством |
