Miller TP 74. Описание и технические характеристики

Miller TP 74. Описание и технические характеристики

16.01.2021 /
листовые офсетные машины серии Miller TP-74
Facebook It
Tweet It
Pinterest It

Листовые офсетные машины серии Miller TP-74 зарекомендовали себя как надёжные машины в популярном формате B2 для производства самой разнообразной полиграфической продукции. Плотность обрабатываемых материалов от 0,04 до 0,5 мм позволяет использовать машину как для печати рекламной и акцидентной продукции, так и для печати картонной упаковки. В разное время машины выпускались под брендом компании Miller Johannisberg AG, а с 1990 года – MAN Miller Druckmaschinen GmbH, после того как Miller со всеми своими подразделениями вошла в состав концерна MAN Roland.

5 красочная машина Miller TP 74/5 unimatic C4
5 красочная машина Miller TP 74/5 unimatic C4

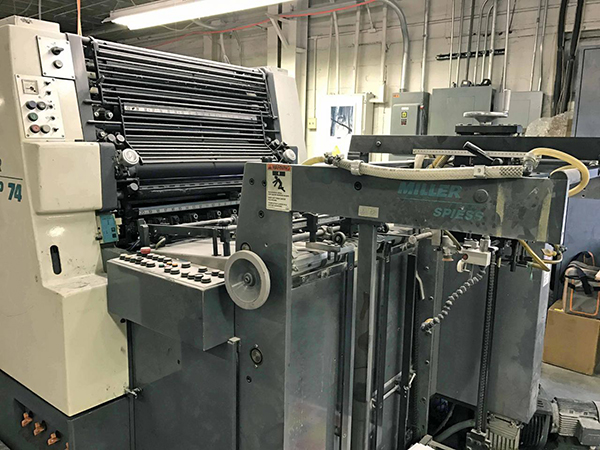

самонаклад Spiess (Miller TP-74)

самонаклад Spiess (Miller TP-74)

Самонаклад

Машины Miller TP-74 оснащались самонакладами фирмы Spiess. В них реализовано устройство предварительной подготовки стапеля. Тележка самонаклада готовится во время работы перед машиной, а при зарядке по рельсам въезжает на поддон и закрепляется на нем. Стол вместе со стопой можно позиционировать вправо-влево при помощи ручки.

Стол самонаклада классической конструкции с роликовым механизмом транспортировки листа и щетками. Он надёжен и прост в настройке, и обеспечивает точную транспортировку листов к передним упорам.

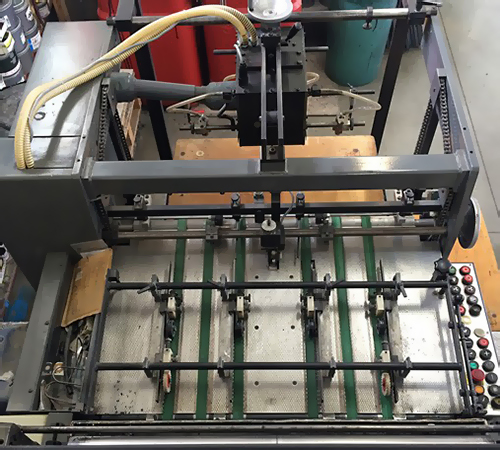

стол самонаклада Miller TP74

стол самонаклада Miller TP74

Машины серии Miller TP-74 оснащены электронным датчиком контроля двойного листа на самонакладе.

В машинах применяется тянущий боковой упор с роликом. На столе, как правило,  два боковых упора, работает либо правый, либо левый упор.

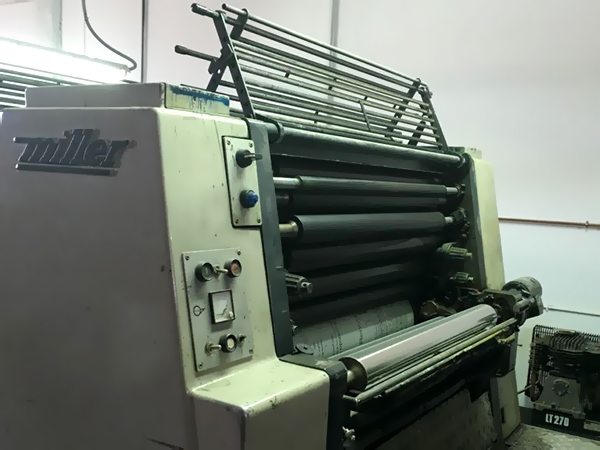

красочный аппарат и система увлажнения Miller TP 74

красочный аппарат и система увлажнения Miller TP 74

Красочный аппарат

Красочный аппарат машины Miller TP-74 состоит из 19 валиков, в том числе 4 накатных валика. Это позволяет печатать качественную плашку без полошения. Каждый красочный ящик имеет 20 зон регулировки. Управлять красочными зонами можно как дистанционно с помощью пульта управления, так и вручную.
Конструкцией печатной секции предусмотрена возможность установки системы термостатирования красочных аппаратов (опция).

Увлажняющий аппарат

В машинах серии Miller TP-74 могут быть установлены несколько вариантов системы увлажнения. Стандартная система увлажнения с качающимся передаточным валом, система пленочного увлажнения с добавлением спирта Alcotron или система пленочного увлажнения с добавлением спирта Millermeter. Особенностью системы Millermeter является её оснащение двумя раздельными холодильниками рециркуляции и охлаждения увлажняющего раствора, выполненными в виде подножек машины.

Печатные секции

печатная секция Miller TP 74

печатная секция Miller TP 74

Конструкция печатной секции Miller TP-74 включает в себя формный, офсетный и печатный цилиндры, а также два передаточных цилиндра одинарного диаметра. Накопительный цилиндр имеет двойного диаметра. Такая конструкция обеспечивает качественную передачу листов толщиной до 0.5 мм без перегибов.

В стандартной комплектации машина поставлялась без устройства смывки офсетного цилиндра, но данную опцию, со щёточными смывочными модулями, можно было заказать дополнительно.

Фиксирующая планка установки печатной формы разделена на две части, что позволяет устанавливать пластину с перекосом. Она открывается с помощью специального инструмента. Зажимается форма двумя болтами с каждой стороны.

Конструкция планок передаточного цилиндров с захватами, не предусматривает полиуретановых подушек, требующих периодической замены и регулировки, а металлические клапана можно прижимать по мере износа индивидуально.

Устройство переворота

Компания Miller Johannisberg Druckmaschinen GmbH является признанным мировым лидером по проектированию устройств переворота листа, и обладает множеством патентов в этой области. Захваты цилиндра выполнены в виде щипцов перехватывающих лист за заднюю кромку. Градус перемещения механизма переворота устанавливается по шкале.

На накопительном цилиндре имеются сопла, прижимающие лист к цилиндру во время работы устройства переворота. Включается только тогда, когда задействован переворот.

Приемное устройство

Конструкция приемки выполнена с традиционным тормозным барабаном. Над приёмным стапелем расположены три ряда вентиляторов, которые обеспечивают качественную укладку листов в стопу. Здесь же расположены планки для распыления противоотмарывающего порошка. В качестве опции на машинах Miller TP-74 приёмный выводной цилиндр (одинарного диаметра) может иметь покрытие SuperBlue для предотвращения отмарывания краски. На многокрасочных машинах, которые печатают полноцветную продукцию, для более быстрого высыхания краски, в качестве опции, предлагается также инфракрасная сушка. Она может быть выполнена в виде ламп, встроенных в приёмное устройство, или трубчатых электронагревательных элементов (ТЭН), которые служат достаточно долго.

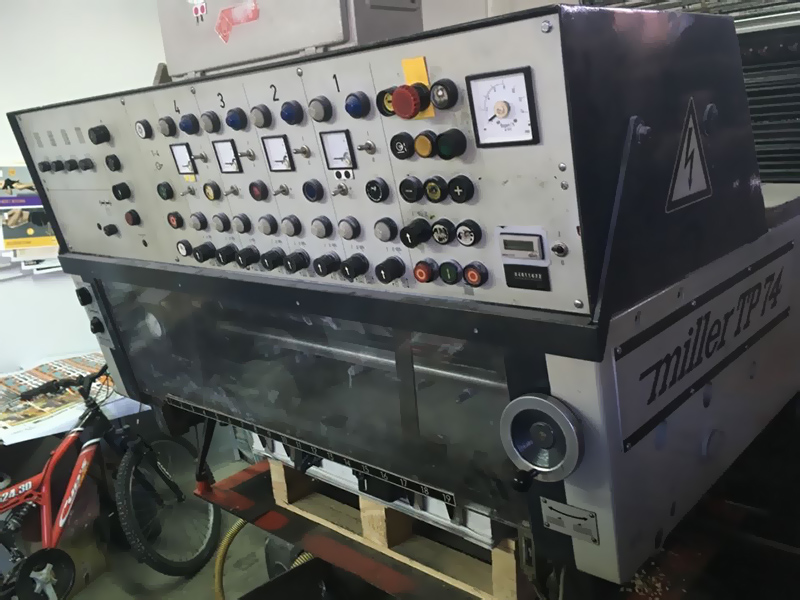

приёмка с кнопками управления Miller TP 74-4
приёмка с кнопками управления Miller TP 74-4

Дистанционный пульт управления unimatic  C3/C4

Отдельно стоящий пульт управления unimatic C позволяет дистанционно регулировать подачу краски по красочными зонам, а также изменять горизонтальную и вертикальную приводку при помощи кнопок. Здесь же расположены кнопки управления скоростью вращения дуктора и подача увлажнения. Информация о заказе может быть распечатана на встроенном принтере с термолентой или сохранена на микрокассете.

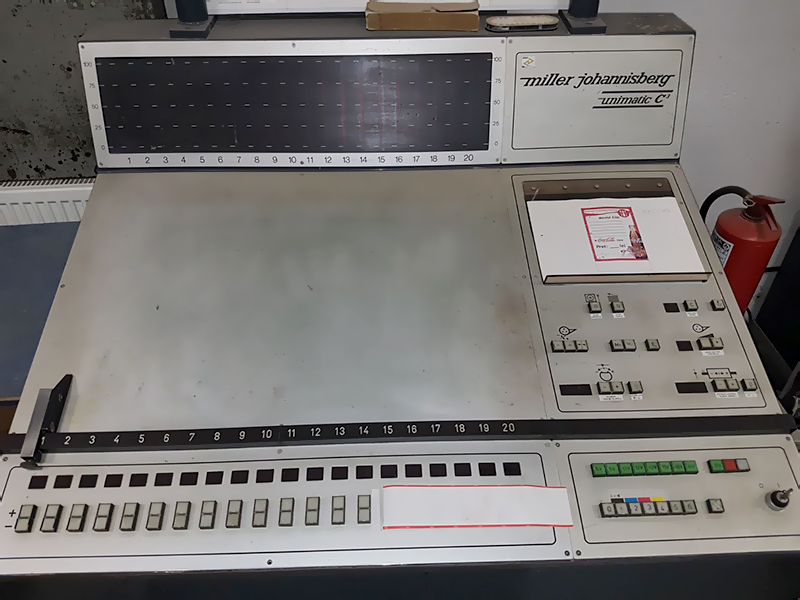

пульт управления unimatic C3 (Miller Johannisberg)
пульт управления unimatic C3 (Miller Johannisberg)

Основные технические характеристики
Miller TP 74

Параметр Значение
Максимальный формат листа, мм 520 x 740
Минимальный формат листа, мм 210 x 280
Максимальный формат запечатки, мм
печать без переворота 510 x 730
печать с переворотом 500 x 730
Толщина запечатываемого материала, мм 0,06…0,5
Кромка листа для захвата клапанов, мм 55
Формный цилиндр
Размер формы, мм 610 х 740
Толщина формы, мм 0,5
Длина загиба задней кромки формы, мм 55
Офсетный цилиндр
Проточка офсетного цилиндра, мм 2,1
Размер армированного офсетного полотна, мм 775 х 750
Толщина офсетного полотна, мм 2,0
Толщина офсетного цилиндра с подкладочным листом, мм 2,1
Красочный аппарат
Общее количество валиков в секции, шт 19
Накатные валики, шт 4
Количество красочных зон регулировки подачи краски 20
Количество валиков увлажняющего аппарата, шт
Стандартная система увлажнения с качающимся передаточным валом 5 (2 накатных)
Система пленочного увлажнения с добавлением спирта Millermeter 4 (1 накатной)
Система пленочного увлажнения с добавлением спирта Alcotron 4 (1 накатной)
Высота стапеля, мм
Самонаклад 1’180
Приемка 1’100

Габаритные размеры и вес

Параметр TP 74-2 TP 74-3 TP 74-4 TP 74-5 TP 74-6 TP 74-7 TP 74-8
Потребляемая мощность в кВт* 36,3 38,4 38,7 39,1 39,4 50,5 50,9
Потребляемая мощность в кВA* 58 62 62 62 62 80 80
Длина машины в мм 4’802 5’827 6’852 7’877 8’902 9’927 10’952
Ширина машины в мм 2’560 2’560 2’660 2’660 2’660 2’660 2’660
Высота машины в мм 1’885 1’885 1’885 1’885 1’885 1’885 1’885
Вес машины в мм 8’450 11’810 15’170 18’530 21’890 25’250 28’610

* без опционального оснащения
