KBA Rapida 104. Описание и характеристики

КБА Рапида 104 является высокопроизводительной листовой офсетной машиной для печати широкого диапазона материалов от тонкой бумаги 30 г/м2 до толстого картона 1,2 мм в специальном исполнении. Она показывает отличную эффективность и прекрасное качество на скорости 15’000 отт./час — при односторонней печати и до 12’000 отт./час при 2-х сторонней печати в формате 72×104 см. Rapida RA 104 секционного построения изготавливались в комплектации от двух до десяти печатных секций и могли быть оснащены автоматически переключаемым устройством переворота листов SW для двусторонней печати 4 на 4 или даже 5 на 5, что очень востребовано на мировом рынке.
Первая листовая офсетная машина Koebau-Rapida 104 сошла с заводского конвейера в г. Вюрцбург (Würzburg), Германия в 1986 году и выпускалась вплоть до 1999 года. Хорошая доступность всех узлов, превосходное качество печати на самых разнообразных запечатываемых материалах, простота обслуживания и короткое время переналадки КБА Рапида 104 позволили сразу завоевать множество поклонников в среде полиграфистов высшего класса.

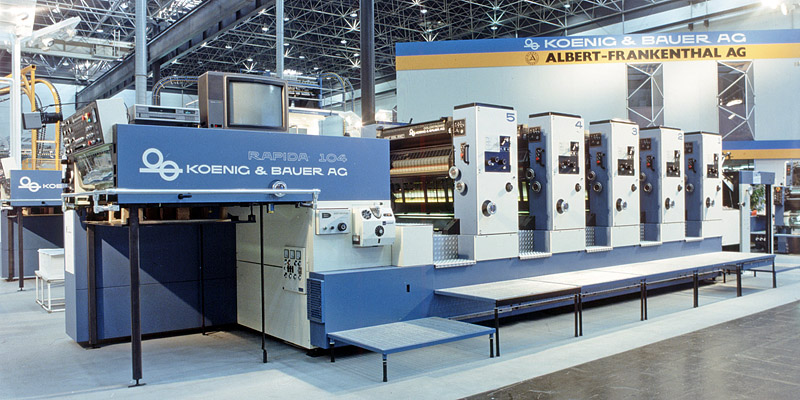

Koenig & Bauer Rapida 104-5 на выставке Drupa 1986

Koenig & Bauer Rapida 104-5 на выставке Drupa 1986

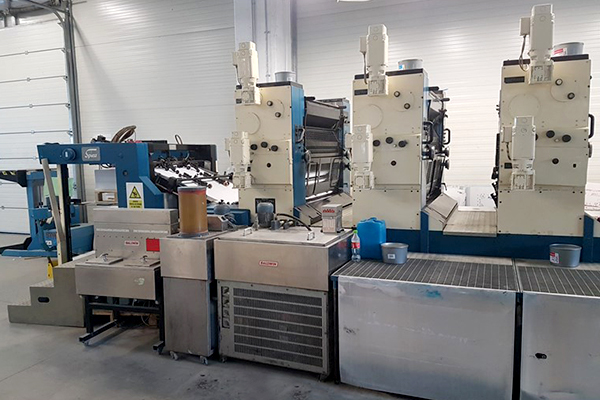

Характерные особенности: агрегатное построение – до восьми печатных секций в серийном исполнении и до 10 печатных секций по особому заказу, печатные и передаточные цилиндры двойного диаметра, стол самонаклада с присасывающими тесьмами, наклад с форгрейфером, пульт дистанционного управления Colortronic.

Дополнительные опции: автоматически подключаемое устройство переворота листа SW, система автоматизированной смены печатных форм, система контроля качества краскооттиска, система переналадки самонаклада и приемного устройства по формату и типу запечатываемого материала, устройство лакирования (в т.ч. лакировочное устройство с камерным ракелем) и ИК (инфракрасные) сушки, перфорационные и нумерационные устройства, а также устройство для печати с рулона, пакет СХ с потактовой подачей воздуха для печати на картоне. Для выпуска специальной и упаковочной продукции могут быть построены машины со особыми УФ лакировальными секциями. Закрепление лакированного слоя выполняется во время движения оттиска по удлиненному выводному транспортеру, вдоль которого располагаются УФ (ультрафиолетовые) сушильные устройства.

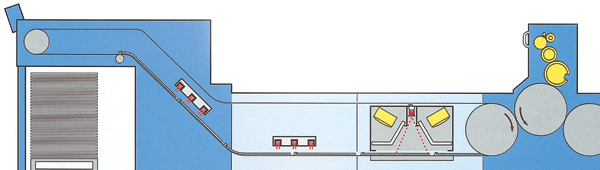

удлиненный выводной транспортер KBA Rapida 104 со встроенной сушкой

удлиненный выводной транспортер KBA Rapida 104 со встроенной сушкой

Красочный аппарат

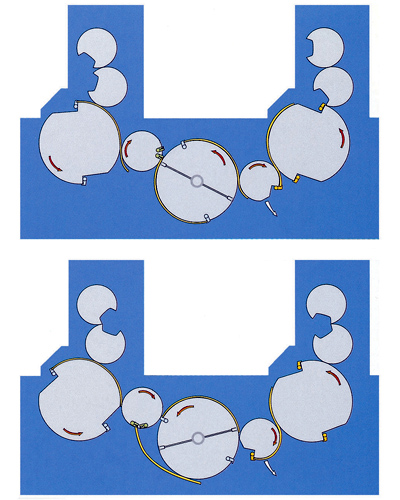

Схема печатного аппарата KBA Rapida 104

назначение вала материал диаметр, мм
красочный аппарат
1 дукторный цилиндр керамика 140
2 краскопередаточный валик резина 85
3 накатный валик резина 73
4 накатный валик резина 70
5 накатный валик резина 80
6 накатный валик резина 75
7 растирочный валик рилсан 57
8 раскатный цилиндр рилсан 60
9 раскатный цилиндр рилсан 93
10 раскатный цилиндр рилсан 93
11 краскопередаточный валик резина 70
12 раскатный цилиндр рильсан 115
13 раскатный цилиндр рильсан 93
14 краскосъёмный валик резина 70
15 накатный валик резина 70
увлажняющий аппарат
1 дукторный цилиндр резина 90
1 дозирующий валик хром 110
1 накатный цилиндр резина 127,3
1 раскатный валик резина 65
1 раскатный валик рилсан 57
схема красочного аппарата листовой офсетной машины Koenig & Bauer KBA Rapida RA 104

красочный аппарат Rapida 104

красочный аппарат Rapida 104

Colortronic

Система дистанционного управления KBA Colortronic выводит текстом на монитор режим работы машины и обеспечивает целенаправленную работу печатника. Другими преимуществами машины КБА Рапида 104 являются автоматизированная смена печатных форм и дополнительные устройства, как лакировочные и сушильные системы, центральный дистанционный вывод на формат или диагональная приводка.

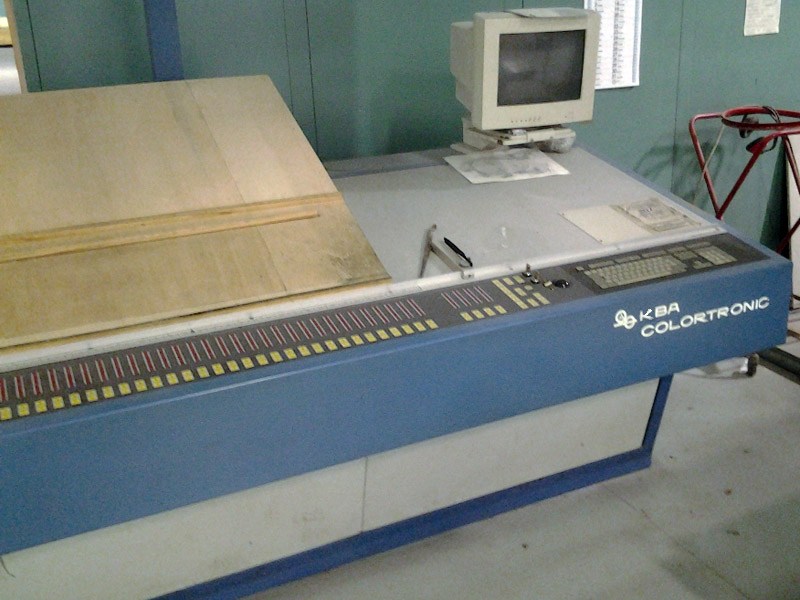

пульт дистанционного управления Colortronic

пульт дистанционного управления Colortronic

Пакет для работы с толстым картоном СХ

Рекомендуется работа с вариантом оснащения «СХ», предусмотренным специально для работы с толстыми картонами до 1,2 мм. Вариант оснащения «СХ» дополнительно имеет:

  • дополнительный компрессор с боковым каналом на приемке;
  • пневматическую листопроводку листов картона в печатных секциях (синхронизированный раздув);
  • опускаемый стол non-stop на приемке.

Технические характеристики KBA Rapida 104 серии

количество печатных секций 2-10
максимальный формат листов, мм 720 x 1040
минимальный формат листов, мм
«прямая» печать 360 x 520
печать с переворотом 440 х 520
максимальный формат запечатки, мм
«прямая» печать 710 x 1020
печать с переворотом 700 x 1020
толщина запечатываемого материала, мм
минимальная, стандарт от 40 г/м2 (0,04 мм)
минимальная, опция для работы с тонкими бумагами от 30 г/м2
максимальная, стандарт, при «прямой» печати до 0,7 мм
максимальная, пакет стандарт, при печати с переворотом до 400 г/м2 (0,6 мм)
максимальная, пакет CX, при «прямой» печати до 1’100 г/м2 (1,2 мм)
максимальная, пакет CX, при печати с переворотом до 0,7 мм
захваты грейфера, мм 10 (± 1 мм)
расстояние до начала изображения на печатной/лакировальной форме, мм 33,5
высота стапеля, мм
на самонакладе/приемке, стандарт 1’300
на самонакладе/приемке, опция 1’900
максимальная скорость печати, листов/час
при «прямой» печати в машинах с 2-8 печатными секциями до 15’000
при «прямой» печати в машинах где более 8 печатных секций до 13’000
при печати с переворотом до 12’000
формный цилиндр
размер печатной формы, мм 795 x 1’050
размер подкладных листов, мм 745 x 1’045
размер пленки формного цилиндра, мм 735 x 1’050 x 0,55
общая толщина декеля, мм 0,8
офсетный цилиндр
размер резинового полотна, мм 875 x 1’060
размер подкладных листов, мм 745 x 1’045
размер пленки офсетного цилиндра, мм 724 x 1’058 x 0,45
общая толщина декеля, мм 3,1

габариты

модель KBA Rapida
RA 104-2
KBA Rapida
RA 104-4
KBA Rapida
RA 104-5
KBA Rapida
RA 104-6
KBA Rapida
RA 104-7
KBA Rapida
RA 104-8
количество печатных секций 2 4 5 6 7 8
габаритные размеры, мм
длина 7’300 9’500 10’600 11’700 12’800 13’900
ширина 3’720
высота 2’160
масса нетто (приблизительно), кг 20’500 34’800 41’950 49’100 56’250 63’400
электрическое питание 3×380 В, 50 Гц
потребляемая мощность (приблизительно), кВт 30 48 48 60 60 60
