KBA Performa 66. Описание и характеристики

Компактные листовые офсетные печатные машины KBA Performa 66 формата A2 (485 х 660 мм), выпускаемые на заводе KBA-Grafitec s.r.o. в г. Добрушка (Dobruška), Чехия под постоянным контролем немецких инженеров Koenig & Bauer AG, рекомендованы для работы на маленьких и средних предприятиях, выпускающих широкий спектр печатной продукции. Производятся в 2х-, 4х- и 5-красочном исполнении в зависимости от желания заказчика для достижения максимальной универсальности и производительности. Дополнительно могут оснащаться устройством переворота листа. Конструктивные особенности, связанные с повышенной жесткостью крепления узлов и устойчивостью станины, новейшая система автоматизированного управления печатью позволяют выпускать разнообразную высококачественную продукцию, начиная от небольших коммерческих заказов до печати сложных художественных альбомов, удовлетворяющих требованиям самых взыскательных заказчиков.

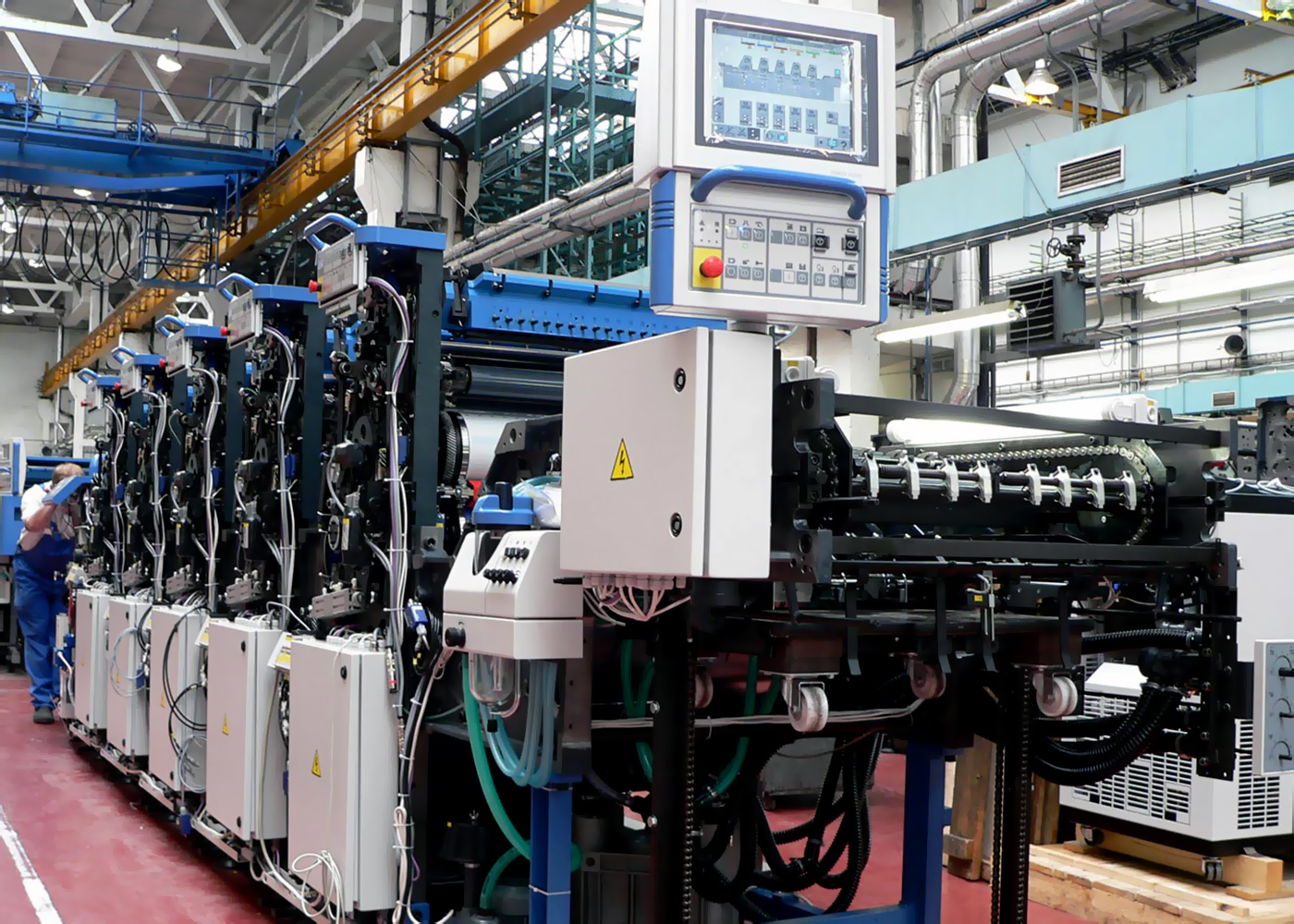

сборочный цех завода KBA-Grafitec, s.r.o.

сборочный цех завода KBA-Grafitec, s.r.o.

Самонаклад

вакуумный самонаклад KBA Performa 66

вакуумный самонаклад KBA Performa 66

Печатные машины оснащаются двухсистемной головкой самонаклада с парой поднимающих и тянущих присосов. При необходимости могут быть выполнены точные регулировки присосов по высоте, по величине вакуумирования, а также тонкие регулировки исходя из высоты стапеля, и регулировка подачи сжатого воздуха для раздува листов. Поднимающий присос дополнительно может выполнять боковое опрокидывание. Самонаклад оснащен безостановочным устройством подъема стопы в процессе работы, а головка самонаклада регулируется по высоте одним простым движением. По желанию заказчика самонаклад может оснащаться ионизатором для уменьшения электростатического заряда стапеля бумаги.

Стол самонаклада

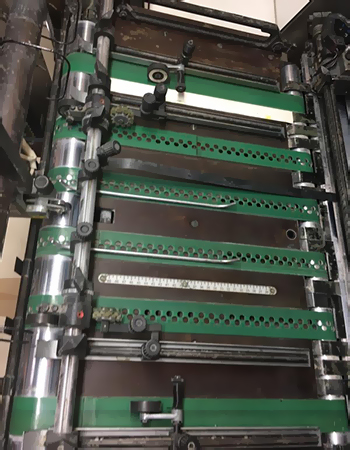

вакуумный стол самонаклада Performa 66

вакуумный стол самонаклада Performa 66

Вакуумный стол с независимым компрессором и двумя подающими вакуумными ремнями замедляет движение листов по мере их приближения к переднему упору стола самонаклада, обеспечивая мягкий их наклад на передние марки, благодаря чему исключает возможную деформацию передних кромок листов. Для предупреждения неправильной подачи листа печатные машины оснащаются электромеханическим или ультразвуковым датчиком двойного листа, оптическим датчиком косины листа и автоматическим механизмом остановки скошенных листов.

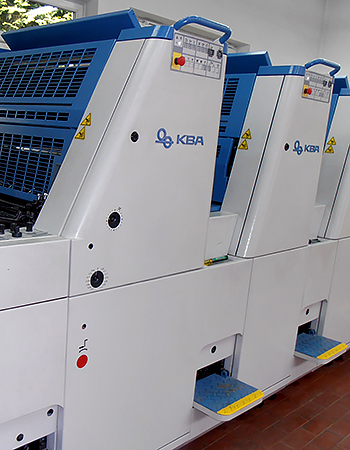

Печатная секция

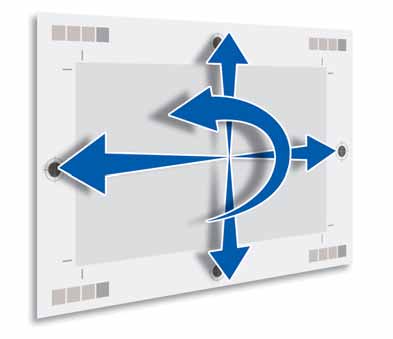

Печатные секции Performa 66 имеют усиленные боковые стенки в области группы цилиндров, зубчатые шестерни и цилиндры с контрольными кольцами. Такая конструкция обеспечивает стабильное получение высококачественных оттисков даже на максимальной скорости. Основные настройки печатных секций: установка толщины запечатываемого материала, приводка (включая перекос печатной формы), подача краски по зонам, скорость вращения дукторного валика красочного аппарата, поддержание температуры увлажняющего раствора — быстро и просто осуществляются дистанционно с пульта управления.
Автоматическая система смывки офсетного полотна и резиновых валиков красочного аппарата повышают эффективность работы машины. По желанию клиента на передаточные цилиндры может быть нанесено противоотмарывающее покрытие Super Blue.

Красочный аппарат

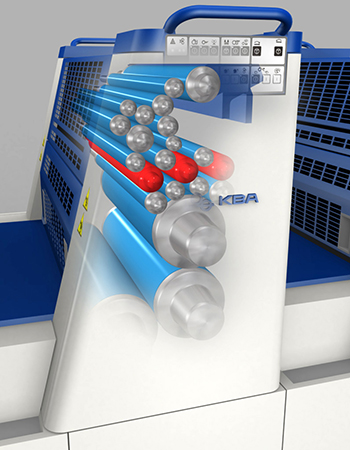

красочный аппарат KBA Performa 66

красочный аппарат KBA Performa 66

Семнадцать валиков красочного аппарата, включая четыре регулируемых накатных валика различного диаметра, обеспечивают нанесение гладкого и равномерного красочного слоя на печатную форму. Применение валиков различного диаметра способствует устранению полошения при печати плашек. Применение устройства поддержания постоянной температуры валиков красочного аппарата (устанавливается опционально), повышает стабильность подачи краски, и позволяет поддерживать возможность печати без увлажнения.

Система увлажнения Ecomatic

В зависимости от специфики работы, благодаря наличию мостового валика, увлажняющий раствор может подаваться на накатные валики красочного аппарата. Дозировка подачи увлажняющего раствора осуществляется погружным валиком и изменяется в зависимости от скорости его вращения. Управление скоростью вращения осуществляется дистанционно и позволяет регулировать ее в пределах 1%. Оптимальная температура увлажняющего раствора автоматически поддерживается
устройством охлаждения Technotrans, которое входит в стандартную комплектацию печатной машины.

Устройство переворота листа

Опционально печатные машины Performa 66 могут оснащаться устройством переворота листа для двухсторонней печати за один листопрогон. При его использовании достигается чрезвычайно точное совмещение, как при печати лицевой стороны листа, так и при печати оборота, что гарантирует общее высокое качество полноцветной печати на всех подходящих типах бумаги. Многократно проверенная в работе конструкция устройства переворота листа с тремя цилиндрами обеспечивает быстрый и простой переход от обычной печати к двусторонней (приблизительно, в течение 3-5 минут, в зависимости от опыта печатника).
Каждый этап переналадки отображается на дисплее, позволяя обеспечивать контроль правильности выполнения операций. Оптический датчик контроля прохождения листа расположен непосредственно после устройства переворота.

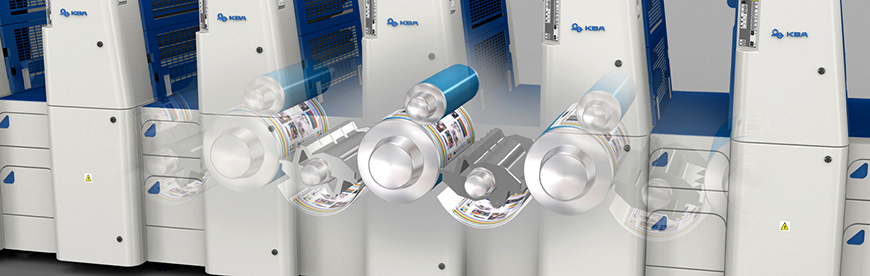

Устройство переворота листа KBA Performa 66

Устройство переворота листа KBA Performa 66

Дистанционная установка толщины бумаги

Установка значения толщины бумаги может производиться дистанционно при помощи сенсорного пульта управления. Поэтому печатнику не нужно тратить время на перемещения вокруг машины, чтобы сделать приладку.

Система автоматической смывки

Печатная машина оборудована устройствами автоматической смывки офсетного полотна и красочного аппарата. В устройствах смывки офсетной резины используются рулонные тканевые картриджи, в которых предусмотрены отдельные сопла для подачи моющего раствора и каналы для удаления бумажной пыли, распыленного порошка и краски. Циклы смывки можно легко регулировать в зависимости от степени загрязнения. Это дает прекрасные результаты очистки и, в то же время, снижает трудовые затраты и расход моющих средств.

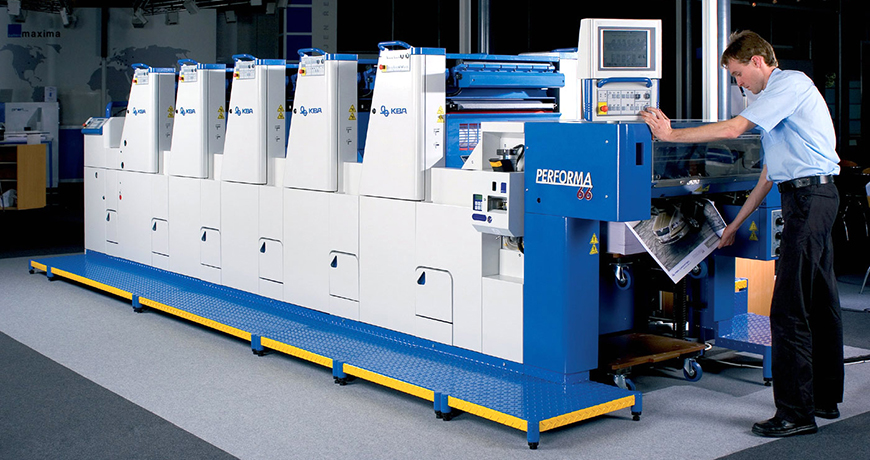

5-красочная машина Performa 66 в типографии Embax Print (Brno)

5-красочная машина Performa 66 в типографии Embax Print (Brno)

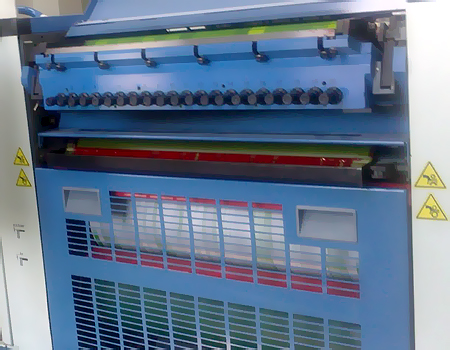

Дистанционное управление подачей краски по зонам

Дукторный валик красочного аппарата отличается исключительно стабильной работой. Сегментированный нож разделен на 20 регулируемых зон, управление которыми можно осуществлять либо с помощью клавиатуры, либо с сенсорного экрана пульта управления GrafiControl. Регулировки производятся одновременно по всем зонам подачи краски, что экономит ценное время, и уменьшает отходы бумаги.

Приемно-выводное устройство

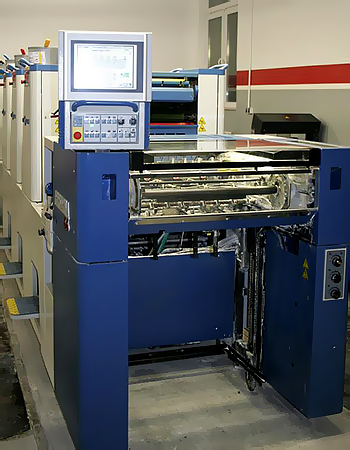

Стандартно печатные машины оснащаются высоким приемно-выводным устройством. Управление выемкой контрольных листов производится при помощи специального пневматического устройства. На приемно-выводном устройстве установлен поворотный пульт управления машиной с цветным сенсорный дисплеем, который позволяет печатнику контролировать все параметры работы печатной машины и ее узлы, находясь у приёмки. Программное обеспечение системы управления дает возможность работать на нескольких языках. Благодаря поворотному кронштейну монитор можно поворачивать в удобном для каждого печатника положении.

Пульт управления GrafiControl

Пульт управления GrafiControl (КБА Перформа)

Пульт управления GrafiControl (КБА Перформа)

Пульт дистанционного управления GrafiControl позволяет печатнику регулировать приводку, подачу краски, устанавливая профили подачи краски, и управлять работой дукторных валиков красочного аппарата и системы увлажнения. Настройки могут быть сохранены и вызваны для повторного выполнения заказа. Оптическая плотность краски на оттиске может измеряться при помощи автоматического денситометра.

Устройство лакирования вододисперсионными лаками

Это недорогое, экономичное решение для печатных машин, которые не предназначены для регулярного выполнения заказов, требующих лакирования. Если необходимость в лакировании оттисков возникает изредка, то в этом случае печатную машину можно дополнительно оснастить устройством лакирования через увлажняющий аппарат. Это устройство может устанавливаться в последней печатной секции пятикрасочной машины KBA Performa 66-5. Таким образом, обеспечивается возможность выполнения полноцветной печати и лакирования за один прогон, либо печати пятью красками без лакирования. И, независимо от того, выполняется ли сплошное лакирование или выборочное — качество печати при этом прекрасное.

Устройство инфракрасной сушки и устройство для печати non-stop

Дополнительно печатные машины могут быть оборудованы инфракрасной сушкой. В случае применения устройства лакирования поставляется специальная инфракрасная сушка, совмещенная с сушкой, действующей посредством обдува оттиска потоком горячего воздуха. Эта сушка также монтируется в приемно-выводном устройстве. Устройство для печати non-stop, которое монтируется на приемно-выводном устройстве, позволяет производить смену стапеля без остановки печатной машины. Его применение особенно выгодно при выполнении печати на более толстой бумаге.

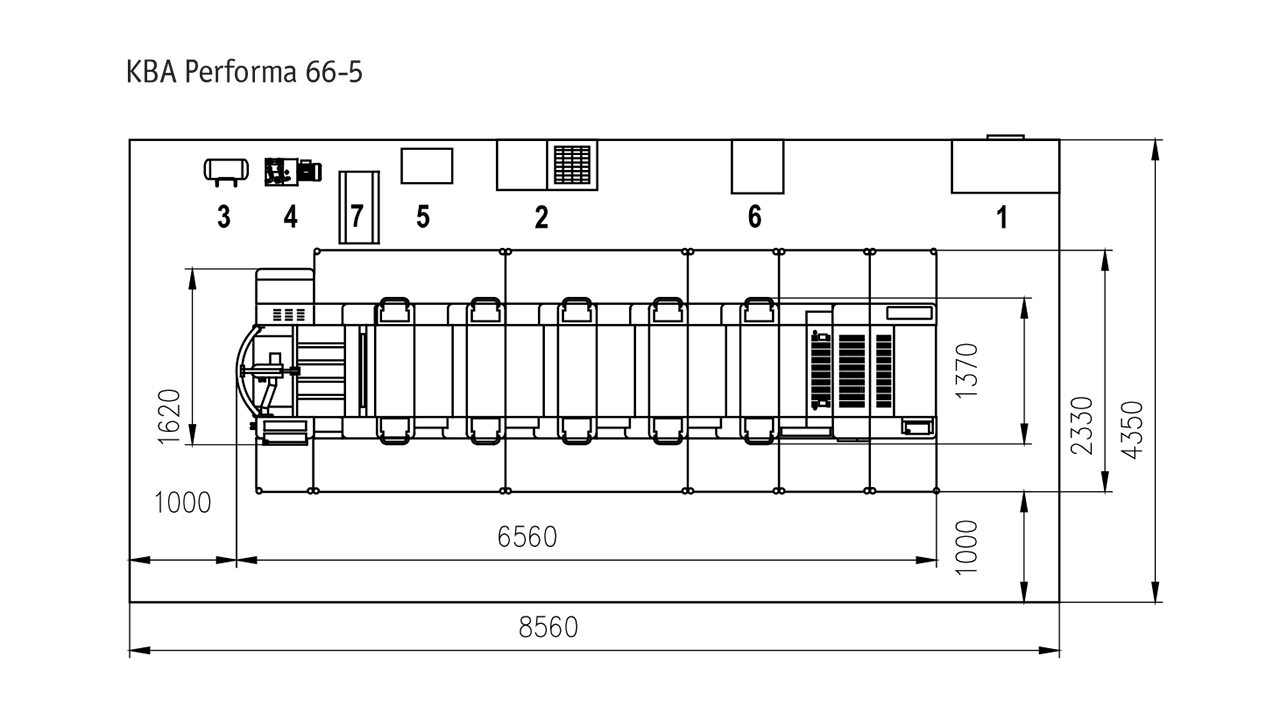

установочные размеры машин серии KBA PERFORMA 66

установочные размеры машин серии KBA PERFORMA 66

Основные технические характеристики
KBA Performa 66

формат бумаги, макс. 485 x 660 мм
формат бумаги, мин. 330 x 330 мм (под заказ 260 x 330 мм)
формат запечатки, макс. 475 x 650 мм (печать с переворотом 465 x 650 мм)
толщина бумаги 0,05…0,45 мм
скорость печати, макс. 10’000 листов/час
формат печатных форм 530 x 660 мм
толщина печатных форм 0,3 мм
высота стапеля самонаклада 940 мм
высота стапеля приемки с низким стапелем/высоким стапелем 430 мм / 780 мм
габаритные размеры машины
ширина 1’620 мм
высота 1’780 мм
длина                                                                                           .
KBA Performa 66-2 (2-х красочная) низкая приемка / высокая приемка 2’960 мм / 4’000 мм
KBA Performa 66-4 (4-х красочная) 5’710 мм
KBA Performa 66-5 (5-х красочная) 6’560 мм
масса нетто
KBA Performa 66-2 (2-х красочная) с низкой приемкой 5’000 кг
KBA Performa 66-2 (2-х красочная) с высокой приемкой 5’350 кг
KBA Performa 66-4 (4-х красочная) 9’800 кг
KBA Performa 66-5 (5-х красочная) 11’500 кг
