Heidelberg Speedmaster XL-105. Описание и технические характеристики

Heidelberg Speedmaster XL-105. Описание и технические характеристики

15.01.2021 /
описание и технические характеристики Heidelberg XL105
Facebook It
Tweet It
Pinterest It

Heidelberg XL 105 представляет собой совершенно новый класс печатных машин. Эта модель открывает новые стандарты в полиграфической промышленности. Специально разработанная для достижения максимальной скорости 18’000 оттисков в час в формате 75×105 см, она обеспечивает производительность, позволяющую обеспечить наивысшую прибыльность, гибкость и качество на долгие годы. Полностью автоматизированная XL 105 является идеальной как для печати длинных тиражей в области этикетки и упаковки, так и для печати тиражей коммерческих типографий.
При разработке машины производители внесли ряд конструктивных решений, которые позволили работать стабильно и качественно на заявленной максимальной скорости. Решения затронули все ключевые узлы печатной машины — станину, самонаклад, систему проводки листа, увлажняющий и красочный аппараты, систему лакирования, систему сушек, приемку. Но в современном мире производительность определяется не только максимальной скоростью, которую машина может развить. В условиях малых тиражей существенную роль играет время переналадки с тиража на тираж. По этой причине, во всей машине, от самонаклада до приемки, реализована прогрессивная технология Preset — интеллектуальные предустановки машины по формату и по подаче воздуха, которые определяются параметрами запечатываемого материала. Кроме того, ряд опций, влияющих на процесс переналадки машины, включены теперь в стандартную комплектацию — усовершенствованная автоматическая смена форм Autoplate Advanced, система смывки красочного аппарата, удаленная установка точки начала растира и др.

Компания Heidelberg Druckmaschinen AG (Heidelberg) впервые продемонстрировала эту машину на выставке Drupa 2004. После выставки несколько машин были установлены для тестовых испытаний у ряда клиентов, где за короткий период времени они начали продуктивно работать и зарекомендовали себя с лучшей стороны. Первый серийный Speedmaster XL 105 был отгружен с завода в конце февраля 2005 года. На сегодняшний день ему на смену пришел Heidelberg Speedmaster XL 106, (формат 750×1’060 мм), который является одним из флагманов компании.

Особенности конструкции

Самонаклад

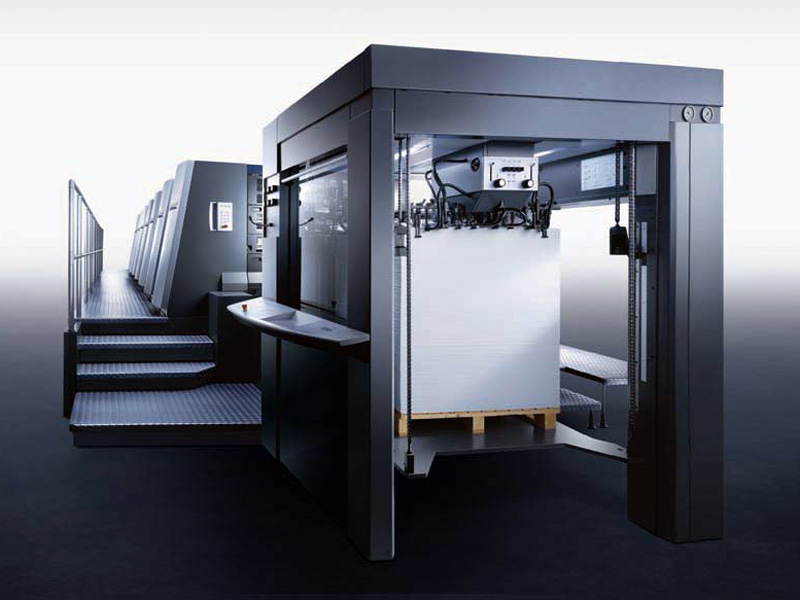

самонаклад Preset Plus с высокой степенью автоматизации

самонаклад Preset Plus с высокой степенью автоматизации

Благодаря высокой степени автоматизации, самонаклад Preset Plus является основой идеального производственного процесса с быстрой сменой заданий. Все элементы системы проводки листа настраиваются автоматически по выбранному формату и толщине запечатываемого материала.
Особенности самонаклада:

  • вакуумная головка управляется с помощью характеристических кривых;
  • автоматическое выравнивание стапеля;
  • центральная вакуумная лента с предварительной настройкой параметров подачи воздуха;
  • самоочищающийся пневматический боковой упор.

Проводка листа

Система плавной проводки листа – ключевой фактор для достижения наивысшего качества печати. С помощью системы AirTransfer с соплами Venturi осуществляется плавная транспортировка запечатываемого материала между секциями на воздушной подушке – вплоть до самой приемки. Параметры подачи воздуха, задаваемые в соответствии с форматом и плотностью материала, обеспечивают проводку каждого листа на оптимальном расстоянии от направляющей пластины, что предотвращает отмарывание.

высокоточная система проводки листа Speedmaster XL 105

высокоточная система проводки листа Speedmaster XL 105

Аэродинамическая проводка листа. Идеальная аэродинамика компонентов печатной машины, таких как подающий цилиндр и штанга захватов, позволяют добиться плавной и стабильной проводки листа, даже при работе с тонкой бумагой. Проводка листа осуществляется с помощью передаточных цилиндров двойной ширины. Запатентованные передник спойлеры предотвращают турбулентность воздушного потока под листом при обработке тонких материалов на высокой скорости. Специально разработанные захваты с крыльями поддерживают край листа. Все эти особенности обеспечивают великолепную стабильность производства и качество печати.

Автоматизация для быстрой приладки. Непосредственно после ввода формата и толщины материала происходит автоматическая регулировка настроек подачи воздуха для проводки листа. Эти настройки осуществляются с компенсацией по скорости. Если необходимо оптимизировать настройки, оператор может это сделать с пульта Prinect Press Center. Далее настройки могут сохраняться с данными по заданию для печати повторяющихся тиражей.

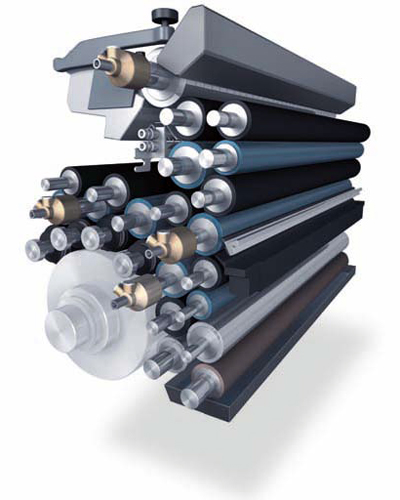

система увлажнения и подачи краски Hycolor

система увлажнения и подачи краски Hycolor

Красочные аппараты и системы увлажнения

Красочные аппараты и системы увлажнения с программным управлением для быстрой регулировки и короткой реакцией, установленные на Speedmaster XL 105, совместно с программным обеспечением Color Fast Solution, смогут полностью раскрыть потенциал машины. В случае применения печатных форм с очень низким расходом краски режим короткого красочного аппарата позволяет добиться более быстрого и стабильного наката краски по всему тиражу. Компенсированная по скорости пленочная система увлажнения Alcolor автоматически обеспечивает стабильность баланса краска/вода.
Эти функции экономят ценное время и сокращают количество макулатуры вплоть до получения оттиска хорошего качества. Активация функции Vario позволяет предотвратить образование марашек в процессе промышленной эксплуатации.

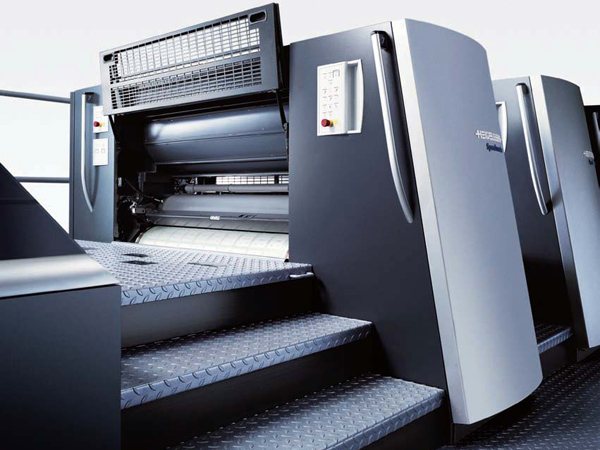

лакировальная секция Heidelberg XL 105

лакировальная секция Heidelberg XL 105

Лакировальная секция

Лакировальная секция Speedmaster XL 105 представляет собой камер-ракельную систему, в которой используются преимущества передовой технологии флексографской печати. В распоряжении производителя простая в эксплуатации система нанесения лака с точной дозировкой. Особенности:

  • камер-ракельная система для нанесения лака с точной дозировкой;
  • односторонняя и параллельная регулировка давления между лакировальным формным и печатным цилиндрами и между растрированным валиком и лакировальным формным цилиндром с пульта Prinect Press Center;
  • дистанционная регулировка диагональной, окружной и осевой приводок с пульта Prinect Press Center;
  • возможность отсоединения лакировального формного цилиндра для обеспечения оптимальной проводки листа, если лакировальная секция не используется;
  • комбинированная система крепления с центральным механизмом зажима обеспечивает быструю смену лакировального полотна или лакировальной формы;
  • механизированная система Multi Loader хранения растрированных валиков, позволяет хранить до четырех валиков.

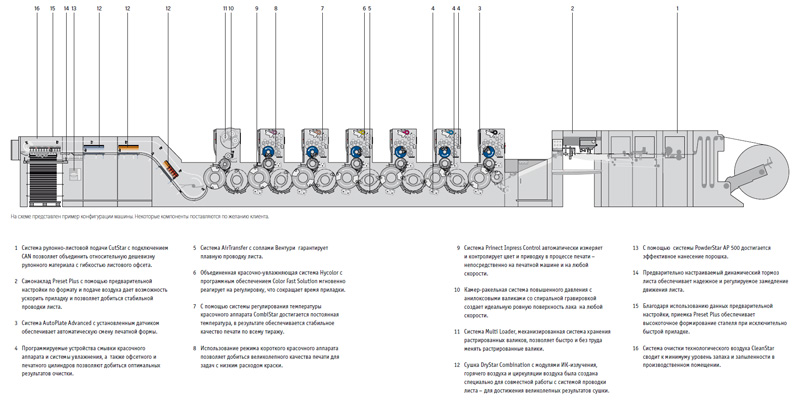

принципиальная схема многокрасочной офсетной листовой печатной машины Speedmaster XL 105
принципиальная схема многокрасочной офсетной листовой печатной машины Speedmaster XL 105
  • Система рулонно-листовой подачи CutStar с подключением CAN позволяет объединить относительную дешевизну рулонного материала с гибкостью листового офсета.
  • Самонаклад Preset Plus с помощью предварительной настройки по формату и подаче воздуха дает возможность ускорить приладку и позволяет добиться стабильной проводки листа.
  • Система AutoPlate Advanced с установленным датчиком обеспечивает автоматическую смену печатной формы.
  • Программируемые устройства смывки красочного аппарата и системы увлажнения, а также офсетного и печатного цилиндров позволяют добиться оптимальных результатов очистки.
  • Система AirTransfer с соплами Venturi гарантирует плавную проводку листа.

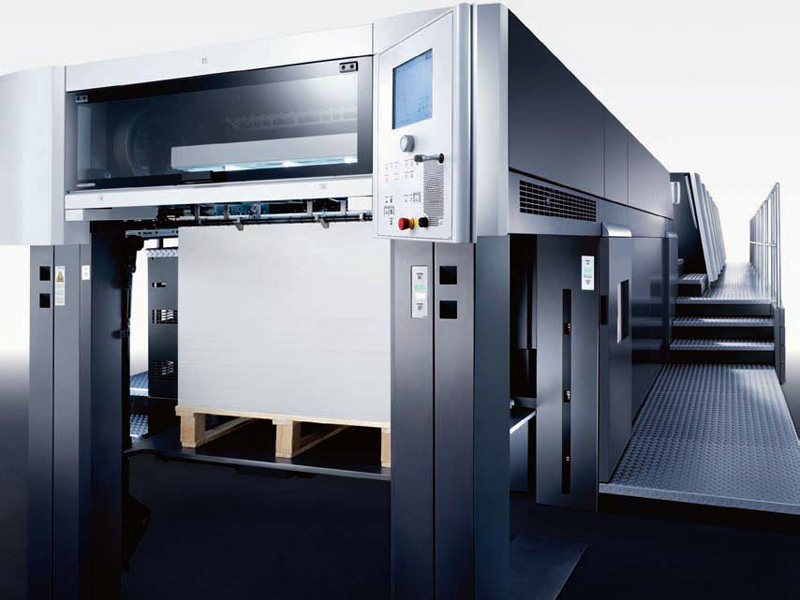

  • приёмка Heidelberg XL 105

    приёмка Heidelberg XL 105

  • Объединенная красочно-увлажняющая система Hycolor с программным обеспечением Color Fast Solution мгновенно реагирует на регулировку, что сокращает время приладки.
  • С помощью системы регулирования температуры красочного аппарата CombiStar достигается постоянная температура, в результате обеспечивается стабильное качество печати по всему тиражу.
  • Использование режима короткого красочного аппарата позволяет добиться великолепного качества печати для задач с низким расходом краски.
  • Система Prinect Inpress Control автоматически измеряет и контролирует цвет и приводку в процессе печати – непосредственно на печатной машине и на любой скорости.
  • Камер-ракельная система повышенного давления с анилоксовыми валиками со спиральной гравировкой создает идеальную ровную поверхность лака на любой скорости.
  • Система Multi Loader, механизированная система хранения растрированных валиков, позволяет быстро и без труда менять растрированные валики.
  • Сушка DryStar Combination с модулями ИК-излучения, горячего воздуха и циркуляции воздуха была создана специально для совместной работы с системой проводки листа – для достижения великолепных результатов сушки.
  • Система PowderStar AP 500 для эффективного нанесение порошка.
  • Предварительно настраиваемый динамический тормоз листа обеспечивает надежное и регулируемое замедление движения листа.
  • Благодаря использованию данных предварительной настройки, приемка Preset Plus обеспечивает высокоточное формирование стапеля при исключительно быстрой приладке.
  • Система очистки технологического воздуха CleanStar сводит к минимуму уровень запаха и запыленности в производственном помещении.

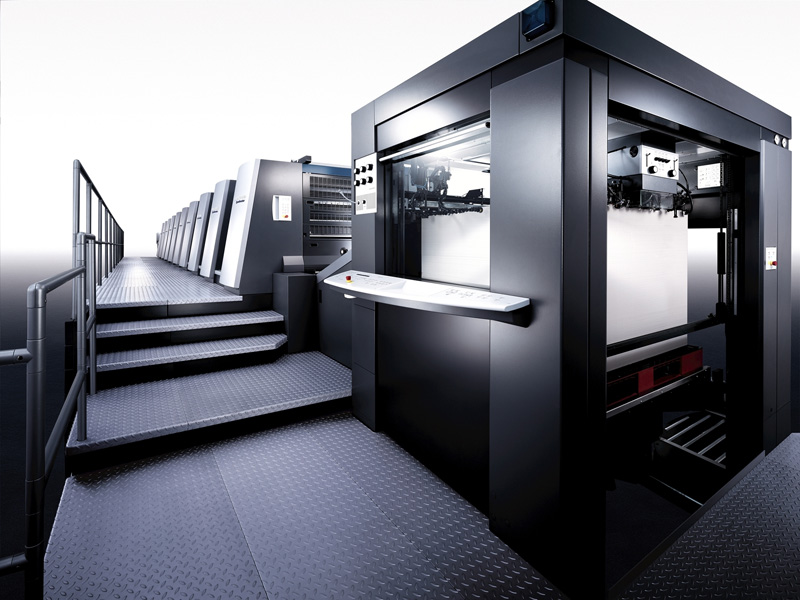

Heidelberg Speedmaster XL 105 машина класса Peak Performance с высокой производительностью
Heidelberg Speedmaster XL 105 машина класса Peak Performance с высокой производительностью

Технические характеристики Heidelberg Speedmaster XL 105

производительность
максимальная 18’000 отт/час
минимальна 3’000 отт/час
запечатываемый материал
максимальный формат листа 750×1’050 мм
минимальный формат листа 340×480 мм
максимальная запечатываемая поверхность 740×1’050 мм
кромка захвата 11 мм
толщина 0,03-1,0 мм
печатные формы
длина x ширина 811×1’055 мм
толщина 0,24-0,30 мм
проточка 0,15 мм
расстояние от переднего края печатной формы до начала печати 53 мм
офсетный цилиндр
длина x ширина 885×1’077 мм
проточка 2,3 мм
лакировальный цилиндр
длина x ширина 828×1’072 мм
проточка 3,2 мм
лакировальные пластины
длина x ширина 819×1’060 мм
расстояние от передней кромки лакировальной формы до начала лакирования 43 мм
проточка 3,2 мм
высота стапеля
самонаклад 1’320 мм
приемка 1’295 мм

опции

Компоненты Speedmaster XL 105

Компоненты/Конфигурация 4-10
секций
4-10 + L
секций
4-10 + UV
секций
4-10 + L UV
секций
4-10 + LYYL
секций
Prinect
Prinect Press Center
Prinect Image Control ° ° ° ° °
Prinect Axis Control ° ° ° ° °
Prinect Inpress Control ° °
Самонаклад
Комплект для пластика ° ° ° ° °
Вакуумная щётка
Печатная секция
AutoPlate Advanced
AutoPlate XL ° ° ° ° °
Второй контур смывочного раствора для печатных секций, работающих в смешанном режиме ° ° °
InkStar ° ° ° ° °
Лакировальная секция
Камер-ракельная система
Камер-ракельная система с повышенным давлением °
Multiloader ° ° °
Сушка
DryStar Ink °
DryStar Combination
DryStar UV
DryStar Combination UV °
Приемка
Динамический тормоз листа ° ° ° ° °
Приемка, удлинённая на 80 см
Приемка, удлинённая на 160 см
Приемка, удлинённая на 240 см °
Дополнительное оборудование по желанию клиента
CutStar ° ° ° ° °
Автоматический самонаклад non-stop с Autopile * ° ° ° ° °
Поднятая печатная машина 525/875 мм ° ° ° ° °

• cтандартная комплектация
° опция, по желанию клиента
– недоступно
только для печатных машин, поднятых на 875 мм.

по материалам компании Heidelberger Druckmaschinen AG (Heidelberg)
www.heidelberg.com
