Heidelberg серия S-Offset. Описание и технические характеристики

Heidelberg серия S-Offset. Описание и технические характеристики

15.01.2021 /
описание и технические характеристики машин Heidelberg серии S-Offset
Facebook It
Tweet It
Pinterest It

В 1967 году была выпущена первая машина Heidelberg серии S-Offset, а на рубеже тысячелетий число работающих печатных секций превысило 40’000. Название «S» серии – от немецкого “schnell” (быстрый, скоростной), точно отражает рабочие качества этих машин: при максимальной производительности в 12’000 оттисков в час они уверенно печатают на различных типах бумаг и плотном картоне толщиной до 0,8 мм. Секреты долголетия и надежности заключены в традициях машиностроения компании Schnellpressenfabrik AG Heidelberg: массивные боковые стенки станины, практически вечные двухрядные игольчатые подшипники, косозубые шестерни привода печатных аппаратов, допуски в 0,001 мм для зубчатых колес.

Презентационное видео 1987 года обновлённой S-серии, показанной на Drupa 1986. Красивые фотографии производственных и сборочных цехов в Вислох (Wiesloch, Germany) а также демонстрационной площадки Heidelberger Druckmaschinen в городе Гейдельберг (Heidelberger, Germany). Источник видеоархив Plantin Tetterode TV.

Линейка S-Offset состоит из пяти 1 и 2-х секционных моделей, способных «перекрыть» весь спектр возможных заказов типографии с рабочим форматом от 48×65 см до 72×102 см. Двухкрасочные машины обозначаются буквой «Z» (от немецкого zwei – два, zweifarben-двухкрасочная) имеют оригинальную компактную конструкцию. Секции построены с зеркальным расположением друг к другу печатных аппаратов и одним передающим цилиндром между секциями. Площадь, занимаемая моделью Heidelberg SORSZ – 10 м2, что всего на 67 см длиннее однокрасочной модели. Машины Heidelberg S-серии могут использоваться для одно- и двухкрасочной печати лицо/оборот, или для дополнительных прогонов пятой и шестой красок в дополнение к многокрасочным машинам.
На протяжении всего времени производства линейка машин S-offset модернизировалась и усовершенствовалась. Так к выставке Drupa 95 на новых моделях были установлены:

  • новые бесщёточные электродвигатели главного привода и дуктора увлажняющего аппарата, практически не требующие ухода;
  • абсолютно новый самонаклад, с усиленным раздувом для избежания двойного листа;
  • новая система тонкой регулировки боковой и окружной приводки;
  • новая пневмоголовка, прекрасно зарекомендовавшая на машинах Speedmaster SM 102, с большими возможностями регулировки;
  • улучшен дизайн — эргономичный пульт управления на самонакладе, удобные перила и подножки, откидывающееся сиденье для печатника при смене форм;
  • новые защитные устройства и другие усовершенствования.

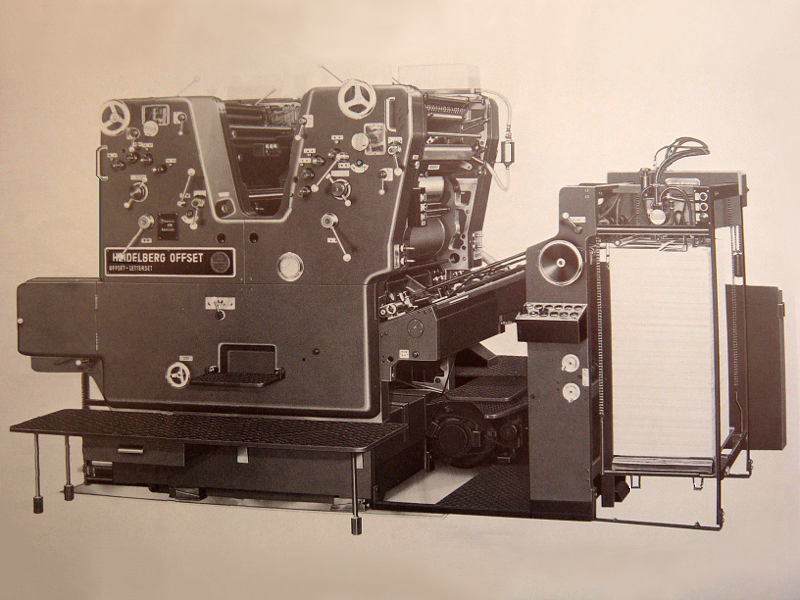

машина Heidelberg SORMZ первого поколения
машина Heidelberg SORMZ первого поколения

Особенности конструкции

Самонаклад

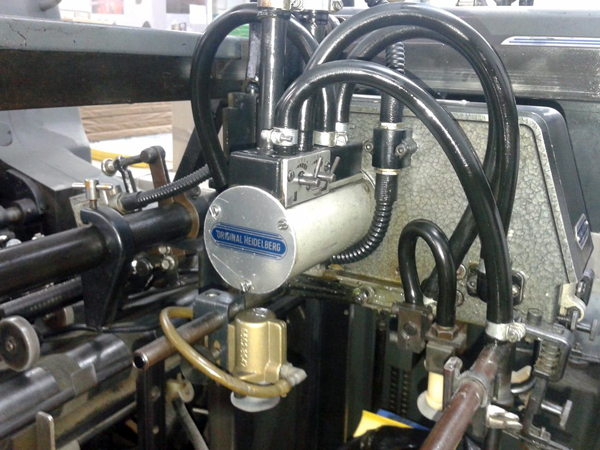

самонаклад Heidelberg SORK с вакуумной головкой

самонаклад Heidelberg SORK с вакуумной головкой

Вакуумный самонаклад с каскадной подачей листов обеспечивает высокую степень точности приводки, надёжность и лёгкость обслуживания. Ротационный клапан, не требующий ухода, с высокой прецизионностью регулирует воздух запатентованной пневматической головки фирмы Гейдельберг. Клапан не содержит поршней, дисковых кулачков или пружин, т.е. быстроизнашивающихся деталей. Пневматическая головка показала свою надёжность в работе. Она легко подвергается регулировке и гарантирует высококачественную продукцию при запечатывании самых различных печатных материалов. Лёгкость обслуживания, отсутствие смазывания, т.е. отсутствие масла в воздушных каналах — всё это обеспечивает получение чистого оттиска на выводе.
Положение пневматической головки относительно стапеля, угол поворота отделяющих присосов и высота подающих присосов регулируются во время работы. Когда покрытие с роликами накладного стола находится в верхнем положении, четыре присоса удерживают бумагу на столе.
Приставление и отставление боковых марок для выравнивания листа осуществляется с помощью кнопочного управления, что облегчает переворачивание листа. Все передние марки вместе могут быть отрегулированы во время работы машины. Кроме того, по отдельности их можно регулировать в нерабочем состоянии.

передние марки машин Heidelberg S-серии

передние марки машин Heidelberg S-серии

Передние и боковые марки расположены таким образом, что их легко можно обслуживать. Точная регулировка осуществляется с помощью микрометрических винтов с автоматическим механизмом блокировки на случай неправильного регулирования.
Устройства контроля и безопасности обеспечивают надёжность транспортировки листа: тройная автоматическая остановка подъёма стапеля, электромеханический контроль двойного листа; оптические щупы для контроля перехода и пропуска в подаче листов или подачи листа в неправильной ориентации; барьер, предотвращающий проникновение загрязняющих материалов. Весь стапель на самонакладе легко передвигается. Предварительную зарядку стапеля можно проводить во время работы машины.

Красочный аппарат

Красочный аппарат имеет общую для всех машин конструкцию, но может незначительно отличаться в зависимости от модели, системы увлажнения, года выпуска и пр. Традиционно состоит из 21 вала (включая дуктор), из них 4 накатных валика диаметром 60-72-66-80 мм соответственно.

Система увлажнения

В стандартной комплектации машины оборудованы водяной системой увлажнения (валы с плюшевым покрытием).
По желанию заказчика машины Heidelberg S-серии могли быть укомплектованы системой увлажнения Bareback с применением алкоголя. Плюшевые передающие валики увлажнения заменены резиновыми валиками, что обеспечивает образование и передачу на печатную форму тонкой и равномерной увлажняющей плёнки. Это сокращает время приладки и количество макулатуры, улучшает контрастность печати а также способствует более быстрому высыханию отпечатанных оттисков. Заказы могут быстрее поступать на дальнейшую послепечатную обработку. Кроме того, передающие валики увлажнения очищаются за счет печатной пластины, тем самым повышая ежедневную производительность.
Поскольку в увлажнении Bareback используется алкоголь, рекомендуется использовать устройство циркуляции и охлаждения увлажняющего раствора, чтобы поддерживать определенную температуру во время работы.
Также более поздние машины серии S-Offset могли оснащаться современных увлажняющим аппаратом Alcolor.

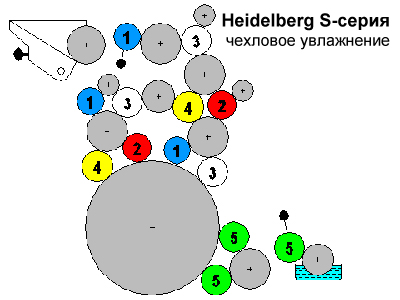

схема валов Heidelberg SORS (водяное увлажнение)

схема валов Heidelberg SORS (водяное увлажнение)

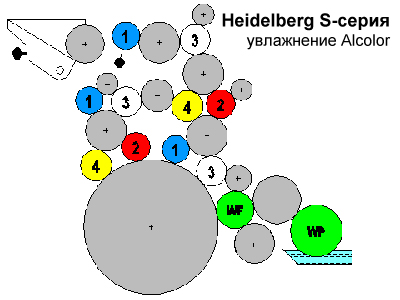

схема валов Heidelberg SORS (увлажнение Alcolor)

схема валов Heidelberg SORS (увлажнение Alcolor)

Дополнительные опции

Специальное устройство для предварительной подготовки нового стапеля.
Позволяет во время производственного процесса быстро осуществлять предварительную установку нового стапеля вне машины. Это способствует повышению ежедневной производительности за счет сокращения времени, которое раньше требовалось для смены стапеля, особенно при больших тиражах и работе на картоне. Устройство можно прикрепить к стене или установить прямо на полу и может использоваться для нескольких машин. Рекомендуется применять совместно с тележкой оборудованной грузоподъемным устройством.

Пакет опций для работы со впитывающими бумагами.
Прежде всего обеспечивает беспрепятственный проход без двойного листа рыхлой бумаги предназначенной для впитывания: промакательные бумага и картон, фильтровальная бумага, оберточная, крепированная, санитарная, бумага для полотенец, салфеточная, гигиеническая (туалетная), целлюлозная вата и др.
Опция включает в себя компрессоры и вытяжные вентиляторы. Два компрессора со шлицевыми соплами для раздува и два вентилятора с наклонной поверхностью всасывания и увеличенным раздувом препятствуют втягивание двойного листа. Особые съемники гарантируют беспрепятственный проход бумаги.
Использование данного пакета сокращает количество макулатуры и гарантирует непрерывное производство.

Система централизованного дистанционного управления приводкой и подачей краски Heidelberg CPC.

Широкий диапазон запечатываемых материалов, простота эксплуатации, постоянное качество печати, высокая производительность (оснащение самонакладом с каскадной подачей листов является стандартным) и надежность в сочетании с выгодной ценой позволяют рассматривать Heidelberg S-Offset как идеальное решение в случае необходимости увеличения производственных мощностей и оптимизации технологических процессов.

Технические характеристики Heidelberg SORS/SORSZ

параметр модель
SORS SORSZ
количество печатных секций 1 2
максимальный формат листа, мм 720×1’020 *
минимальный формат листа, мм 360×520
максимальный формат запечатки, мм 700×1’020
максимальная скорость печати, отт./час 12’000 **
размер печатной пластины, мм 770×1’030
толщина печатной пластины, мм 0.15-0.50
размер офсетного полотна, мм 790×1’052
толщина офсетного полотна, мм 1.9
высота стапеля самонаклада, мм 1’090
высота стапеля приемки, мм 600

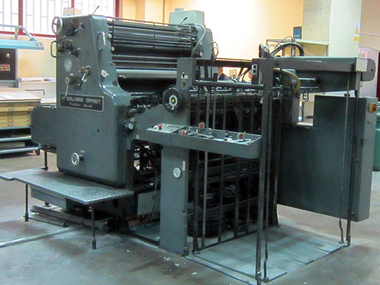

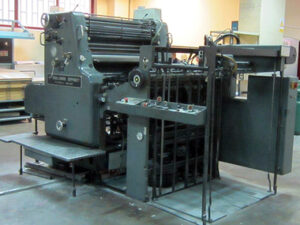

1-красочная печатная машина Heidelberg SORS

1-красочная печатная машина Heidelberg SORS

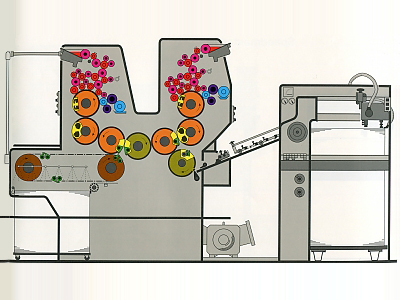

схема 2-х красочной машины Heidelberg SORSZ

схема 2-х красочной машины Heidelberg SORSZ

габаритные размеры, мм
длина 3’220 3’890
ширина 2’380 2’610
высота 1’840 2’150
установленная мощность, кВт 14.5 19.5
масса нетто, кг 7’110 10’310

* в некоторый старых моделях максимальный формат листа 710×1020 мм.
** в некоторый старых моделях скорость может отличаться.

Технические характеристики Heidelberg SORD/SORDZ

параметр модель
SORD SORDZ
количество печатных секций 1 2
максимальный формат листа, мм 640×915
минимальный формат листа, мм 280×420
максимальный формат запечатки, мм 620×890
максимальная скорость печати, отт./час 10’000
размер печатной пластины, мм 715×895
толщина печатной пластины, мм 0.15-0.50
высота стапеля самонаклада, мм 600
высота стапеля приемки, мм 600

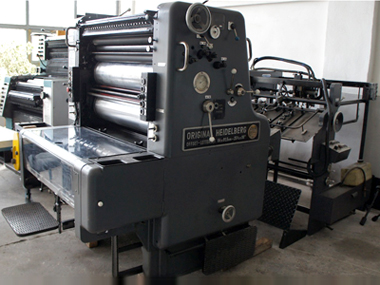

1-красочная печатная машина Heidelberg SORD

1-красочная печатная машина Heidelberg SORD

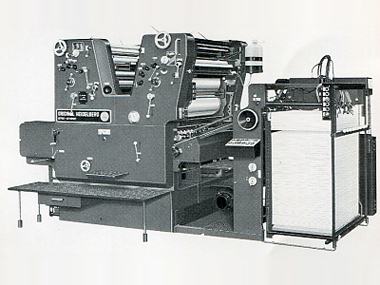

2-красочная печатная машина Heidelberg SORDZ

2-красочная печатная машина Heidelberg SORDZ

габаритные размеры, мм
длина 2’920 3’630
ширина 1’810 2’450
высота 1’840 2’140
установленная мощность, кВт 11.0 14.0
масса нетто, кг 6’610 9’080

Технические характеристики Heidelberg SOR/SORZ

параметр модель
SOR SORZ
количество печатных секций 1 2
максимальный формат листа, мм 610×820
минимальный формат листа, мм 280×420
максимальный формат запечатки, мм 595×820
максимальная скорость печати, отт./час 10’000
размер печатной пластины, мм 692×825
толщина печатной пластины, мм 0.15-0.50
высота стапеля самонаклада, мм 600
высота стапеля приемки, мм 600

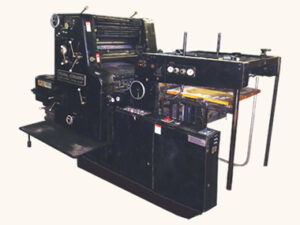

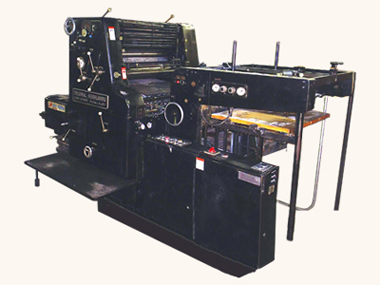

офсетная машина Heidelberg SOR (1 краска)

офсетная машина Heidelberg SOR (1 краска)

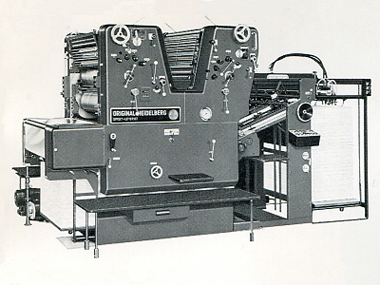

офсетная машина Heidelberg SORZ (2 краски)

офсетная машина Heidelberg SORZ (2 краски)

габаритные размеры, мм
длина 2’920 3’630
ширина 1’770 2’420
высота 1’840 2’140
установленная мощность, кВт 11.0 15.0
масса нетто, кг 5’460 8’460

Технические характеристики Heidelberg SORM/SORMZ

параметр модель
SORM SORMZ
количество печатных секций 1 2
максимальный формат листа, мм 520×740
минимальный формат листа, мм 280×400
максимальный формат запечатки, мм 510×720
максимальная скорость печати, отт./час 12’000 **
размер печатной пластины, мм 615×724
толщина печатной пластины, мм 0.15-0.50
размер офсетного полотна, мм 605×752
толщина офсетного полотна, мм 1.9
высота стапеля самонаклада, мм 1’090
высота стапеля приемки, мм 600

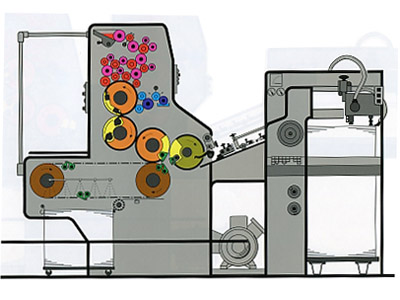

схема 1-красочной машины Heidelberg SORM

схема 1-красочной машины Heidelberg SORM

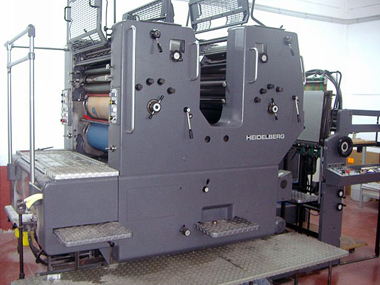

2-красочная печатная машина Heidelberg SORMZ

2-красочная печатная машина Heidelberg SORMZ

габаритные размеры, мм
длина 2’920 3’740
ширина 2’080 2’640
высота 1’840 2’190
установленная мощность, кВт 12.5 14.5
масса нетто, кг 5’310 8’280

Технические характеристики Heidelberg SORK/SORKZ

параметр модель
SORK SORKZ
количество печатных секций 1 2
максимальный формат листа, мм 480×650
минимальный формат листа, мм 280×280
максимальный формат запечатки, мм 464×645
максимальная скорость печати, отт./час 10’000
размер печатной пластины, мм 550×650
толщина печатной пластины, мм 0.15-0.50
высота стапеля самонаклада, мм 600
высота стапеля приемки, мм 600

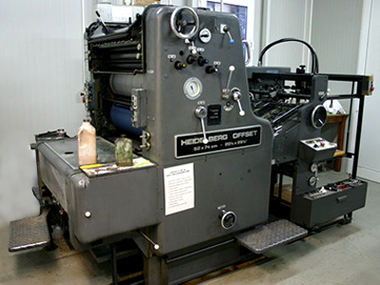

1-красочная машина офсетной печати Heidelberg SORK

1-красочная машина офсетной печати Heidelberg SORK

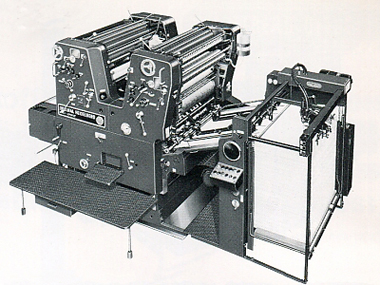

2-красочная машина офсетной печати Heidelberg SORKZ

2-красочная машина офсетной печати Heidelberg SORKZ

габаритные размеры, мм
длина 2’920 3’630
ширина 1’600 2’250
высота 1’840 2’140
установленная мощность, кВт 9.0 11.5
масса нетто, кг 4’480 7’520
