4X4. Четыре 4-х красочные машины B3

Рынок полиграфических услуг не стоит на месте, он всё время видоизменяется и приобретает новые формы. В каких-то сегментах он развивается, в каких-то стагнирует а в каких-то умирает вовсе. Основными сегментами рынка являются: упаковка, этикетка, периодика, книги, рекламная и оперативная полиграфия. При этом перечисленные сегменты могут дробиться, объединяться и модифицироваться. Так рынок офсетной бумажной этикетки с каждый днём сокращается, уступая место самоклеющимся и полимерным, изготовленным флексографским способом. Бурное развитие электронных средств для чтения (компьютеры, планшеты, ридеры) значительно сократило тиражи и количество печатаемых книг, особенно в сегментах фэнтези, любовных романов и детективов. Стабильным, а в некоторых случаях и с ростом, остаётся только печать книг для детей и подростков.
Пережив серьёзный кризис несколько лет назад, в настоящее время самым просторным и емким сегментом, остается оперативная полиграфия в малом формате B3 (360 x 520 мм). Этот рынок, в основном, опирается на продукцию акцидентного и рекламного характера, основная особенность которой – высокая скорость изготовления, т.к. необходимость продукции подобного вида, как правило, рождается «уже вчера». Кроме того, рекламные и маркетинговые акции, в целях которых изготавливаются и распространяются разнообразные красочные буклеты, проспекты и другая рекламная продукция, становятся более целевыми и персонифицированными, а следствием такой тенденции является сокращение тиражей при увеличении их многообразия, сокращение сроков исполнения заказов при повышении их качества, расширение спектра полиграфических услуг без увеличения производственных мощностей и т.д.

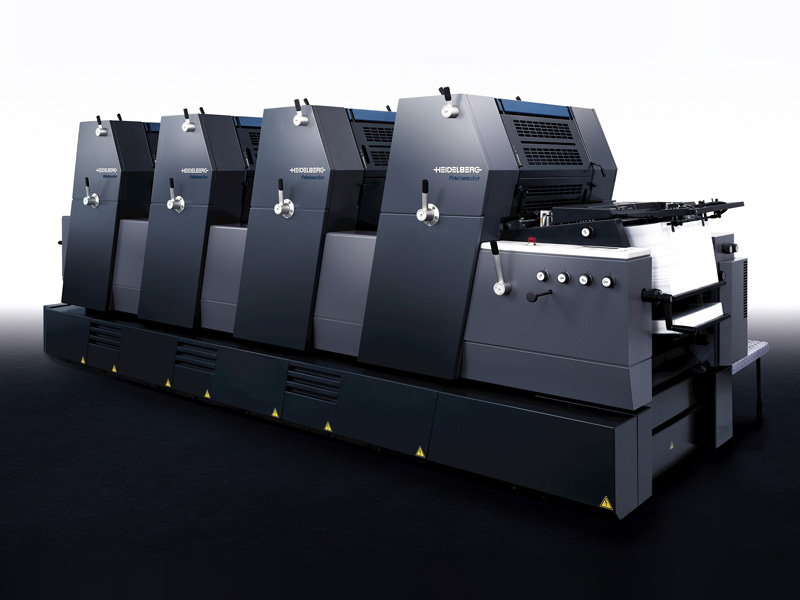

4-красочная печатная машина Heidelberg Printmaster GTO 52-4

4-красочная печатная машина Heidelberg Printmaster GTO 52-4

Какая же печатная техника нужна такому рынку? Какие и в какой комплектации печатные машины наиболее подходящие для целей рынка оперативной полиграфии? Ниже будут детально рассмотрены четыре модели печатных машин – 2 немецкие и 2 японские, которые отвечают требованиям рассматриваемого сегмента рынка: Heidelberg PM (GTO) 52-4, Heidelberg SM 52-4, Ryobi 524HXX type 4-A и Hamada B452A+IKC. Немецкие машины представлены только машинами Heidelberg, поскольку ни KBA (Koenig und Bauer AG) ни manroland sheetfed GmbH (MAN Roland) до недавнего времени не выпускали многокрасочных машин в формате B3.  Были выбраны не самые дорогие и современные машины, поскольку большинство типографий не могут позволить себе приобретение таковых. Рассмотрены машины среднего класса с достаточной степенью автоматизации и оснащенности, наиболее оптимальные по соотношению цена/качество.

Как правильно осуществить выбор?

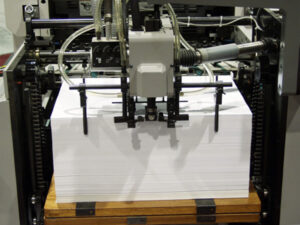

каскадный самонаклад Hamada B-452A

каскадный самонаклад Hamada B-452A





При подготовке к производству модели печатной техники конструкторы, как правило, подразумевают конкретную сферу ее будущего применения. Таким образом, сфера применения техники, как и обычный технический параметр, не может быть изменена в течение всего срока с начала запуска печатной машины в производство. В этой связи предложения рынка печатной и другой полиграфической техники часто не успевают за динамическим развитием рынка полиграфических услуг в сфере оперативной печати. И именно по этой причине, в целях экономии затрат на разработку новых моделей производители модернизируют и приспосабливают уже существующие модели к новым возможным сферам применения. И, как правило, подобная техника в полной степени не отвечает требованиям оперативной печати, а, следовательно, не может удовлетворить и спрос.
Выходит, что основная задача владельца типографии при выборе техники состоит в определении и поиске печатной машины, специально задуманной и сконструированной для оперативной печати и обладающей именно теми свойствами, которые позволяют максимально эффективно ее эксплуатировать.

Технические характеристики сравниваемых машин

Характеристики Hamada В452А+IKC Ryobi 524HXX Type A Heidelberg PM (GTO) 52-4 Heidelberg SM 52-4
формат листа бумаги, мм
максимальный 520х365 520х375 520х360 520х370
минимальный 257х182 150х100 180х105/180х140 пер. 145х105/145х140 пер.
максимальный формат печати, мм 505х350 505х350 505х340 520х360
схема печатного аппарата и соотношения диаметров цилиндров (формный – офсетный — печатный) планетарный 5-ти цилиндровый, V-образный, 1:1:2 – передаточный – 3 планетарный 5-ти цилиндровый, V-образный, 1:1:2 – передаточный – 3 трехцилиндровая, 1:1:1, передаточный – 2 трехцилиндровая, 1:1:1, передаточный – 2
максимальная скорость печати, отт./час 10’000 13’000 8’000 15’000
тип самонаклада каскадный каскадный + пневмо-
транспортер (лента)
полистный, универсальный каскадный + пневмо-
транспортер (лента)
датчик контроля подачи двойного листа оптический + механический оптический + механический механический (оптический – опция) оптический + механический
дистанционное управление окружной приводкой нет да нет да
дистанционное управление боковой приводкой нет да нет да
настройка на изменение формата листа полу автоматическая, быстро перенастра-
иваемая
вручную на столе самонаклада вручную дистанционная (с пульта CP Tronic/Classic Center)
передача листа в печатную пару нижний форгрейфер нижний форгрейфер верхний форгрейфер нижний форгрейфер
система передних упоров нижние нижние нижние нижние
исправление косины полная регулировка полная регулировка раздельная регулировка полная регулировка
непрерывная система увлажнения да да да да (Alcolor)
устройство охлаждения увлажняющего раствора да да да да
автоматическое поддержание уровня увлажняющего раствора нет да (Ryobi ACC) нет да
красочный аппарат 16:3 17:4 16:4 17:4
сегментированный красочный нож да да да да
дистанционное управление регулировкой подачи краски да да опция да (с пульта CPC/Classic Center)
автосмывка красочного аппарата нет опция нет да
дистанционный контроль подачи краски и увлажняющего раствора да да нет да (с пульта CP Tronic/Classic Center)
возможность автоматизированной смены форм полу автоматическая система EPS да (Ryobi Semi-SPC) нет да (Autoplate)
приводка форм на ходу машины:
окружная да да — дистанционная да да
дистанционная (с пульта CPC/Classic Center)
боковая да да — дистанционная да да
дистанционная (с пульта CPC/Classic Center)
диагональная нет да нет да
дистанционная (с пульта CPC/Classic Center)
система зубчатой передачи основной привод: снаружи станины*
красочный аппарат: внутри
внутри внутри внутри
система смазки централизо-
ванная (ручная помпа)
«масляный душ» «масляный душ» «масляный душ»
крепление офсетного цилиндра тройные роликовые подшипники высокоточные подшипники двойные игольчатые подшипники двойные игольчатые подшипники
автосмывка офсетного полотна да опция опция да
автосмывка печатного цилиндра нет нет нет да
включение/выключение механизма натиска пневматическое пневматическое механическое пневматическое
автоматическое удаление бракованных листов да да да да
устройство для предотвращения скручивания листов да опция опция да
секция нумерации и перфорации нет опция опция опция
габаритные размеры машины, мм 3’655 х 1’995 х 1’640 4’200 x 2’295 x 1’705 4’120 x 1’770 x 1’580 4’680 x 1’850 x 1’620
масса машины, кг 6’500 8’000 4’690 8’450

оснащение

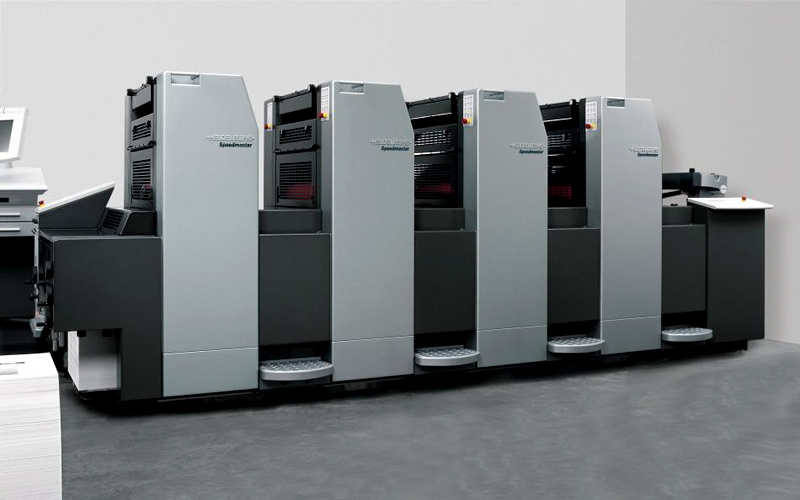

Heidelberg Speedmaster SM 52-4 (4-краски)

Heidelberg Speedmaster SM 52-4 (4-краски)

Уровень автоматизации и оснащенности

Для удовлетворения требований оперативной полиграфии современная печатная машина должна обладать следующими системами:

  • пульт дистанционного управления подачей краски;
  • система дистанционного управления окружной, боковой а в идеальной случае и диагональной приводки;
  • система автоматизированной смены печатных форм;
  • система автоматизированной смывки офсетного полотна;
  • красочный аппарат с минимальной инерционностью;
  • противоотмарывающее выводное устройство.

Пульт дистанционного управления (ПДУ)

пульт Heidelberg Classic Center

пульт Heidelberg Classic Center

Этому устройству уделяют особое внимание конструкторы печатных машин всего мира. Удобство его эксплуатации очевидно, а также очевидно и его непосредственное влияние на время переналадки машины при переходе с тиража на тираж. Кроме того, ПДУ становятся из года в год все более сложными и компьютеризированными. С пульта можно управлять основными функциями машины, включая зональное распределение краски по секциям, управление подачей увлажнения, управления приводками, включение смывок, а также запоминать данные полученных настроек в формате CIP3, CIP4, а иногда и вести базу данных заказов с архивированием этапов производственного процесса. Этим устройством в настоящее время оснащаются практически все печатные машины рассматриваемого класса. Исключение составляет Heidelberg PM (GTO) 52-4, к которой ПДУ поставляется опционально. Дело в том, что с 1995 года Heidelberg во многих моделях использует красочные ящики с рычажками. Они очень удобны точностью настройки. Красочный нож разделен лазером на сегменты, каждый из которых прижимается к дуктору своим шибером. На двух расположенных рядом красочных зонах можно выставить граничные значения подачи краски, например, 0% и 100%. К тому же пластина ножа не изгибается, а прижимается всем сегментом к дуктору, её износ минимален. Такой ящик вполне заменяет настройку с пульта — можно как быстро выставить нужные значения краски, так и наглядно отрегулировать их.

Система дистанционной окружной, боковой и диагональной приводки

Чаще всего оперативные тиражи рекламно-акцидентной продукции производятся на достаточно дорогой или эксклюзивной бумаге, где каждый лист на учете. И, естественно, что владелец типографии материально заинтересован в минимальном количестве листов, уходящих на брак, за которые он обязан платить из «своего кармана».
В таких машинах как Heidelberg SM 52-4 и Ryobi 524НХХ используется дистанционная приводка на ходу. Принято считать что данная функция актуальна только при «длинном тираже», когда на приладку печатник имеет возможность истратить, практически, бесконтрольное количество бумаги. Кроме того, у машины Ryobi 524HXX диапазон регулировки приводок составляет +/-0,15 мм, что не всегда является достаточным в случае ручного изготовления фотоформ путем монтажа. Из всего вышесказанного можно сделать вывод о том, что гораздо интереснее было бы ликвидировать ошибку позиционирования изображения на печатной форме не во время печати, а до установки формы в печатную секцию. Рациональным решением в этом плане является использование специальных штифтовых пробойников с корректировкой перекоса. При наличии подобного пробойника, отпадает необходимость в дорогостоящих устройствах дистанционной приводки в трех направлениях «на ходу», что значительно удешевляет стоимость печатной машины, а окружная и боковая приводка выполняются механически на остановленной машине.

Система автоматической смывки офсетного полотна

система автоматической смывки офсетного полотна Ryobi 524 HXX (опция)

система автоматической смывки офсетного полотна Ryobi 524 HXX (опция)

Данным устройством в стандартной комплектации обладают Heidelberg SM 52-4 и Hamada B452A+IKC. Что дают наличие такого устройства на машине? Во-первых, перед переходом к выполнению следующей работы печатнику необходимо удалить с офсетного полотна остатки предыдущего изображения и налипшие на полотно частицы бумаги. При ручном выполнении этой операции уходит около 10 минут технологического времени. Дополнительное неудобство после такой «операции» появляется в виде 20 листов макулатурной бумаги, которую нужно прогнать для того, чтобы удалить следы ручных операций. В случае же автоматической смывки операция занимает 1-2 минуты и офсетная резина, при этом, очищается идеально, что соответственно повышает качество.
Системы автоматической смывки офсетного полотна имеют разные конструкции. У машин Heidelberg SM 52-4, например, используется принцип раз-брызгивания смывочного раствора на офсетной резине с последующим промакиванием перематываемыми бумажными полотенцами. Система работает хорошо, но имеет свои недостатки. Во-первых, существует необходимость частой замены специальных дорогостоящих матерчатых рулонов. Во-вторых, нельзя использовать другие типы смывочных растворов, а только про-писанные производителем, с высокой степенью испаряемости. И, в-третьих, расход смывочной жидкости очень высок.

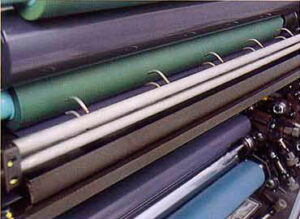

cистема автоматической смывки красочного аппарата Ryobi 524 HXX (опция)

cистема автоматической смывки красочного аппарата Ryobi 524 HXX (опция)

У машин класса Hamada B452A используется съемная, для облегчения очистки, трехвалковая система смывки с воздушной сушкой. Принцип ее работы заключается в том, что раствор набрызгивается на валики, которые находятся в контакте с офсетной резиной и собирают на себя всю краску и остатки бумаги, которые в дальнейшем со смывочной жидкостью удаляются в специальный резервуар, откуда смывочный раствор, возвращается в бак, проходя очистку фильтрами. После этого, на резину подается струя воздуха, которая высушивает ее. Все стадии процесса программируются и позволяют использовать любые смывочные растворы. За счет возможности цикличного использования и программирования режима использования раствор смывки расходуется только на 20%, что является серьезной экономией при «коротких» тиражах.

Красочный аппарат с минимальной инерционностью

В машинах Heidelberg Printmaster GTO и Hamada B452A+IKC по 16 красочных валиков, у Ryobi 524HXX и Heidelberg SM 52-4 — по 17 (у более новых 18). При подготовке машины к печати сначала закладывается краска густая и «холодная». Далее, в процессе печати, при растире она нагревается и становится текучей. Стабильность наступает только после десяти, а то и нескольких сотен отпечатанных листов. Это явление носит название инерционности красочного аппарата. При малых тиражах такое явление наносит явный вред качеству печатной продукции. Появляется разнооттеночность, и повышается процент брака. Особенно вредна инерционность красочного аппарата при осуществлении зональной регулировки подачи краски, когда внесенное изменение можно заметить только на 8-ом, 10-ом оттиске. Увеличить аккумулирующую способность и сделать красочный аппарат минимально инерционным можно за счет увеличения диаметра сечения валиков. Компания Ryobi пошла по другому пути. В машинах серии HXX установлена компьютеризированная система Ryobi Program Inking (RPI), которая обеспечивает очень быстрый выход на требуемый цветовой режим. Система предварительно накатывает на красочные валики минимальный слой краски.

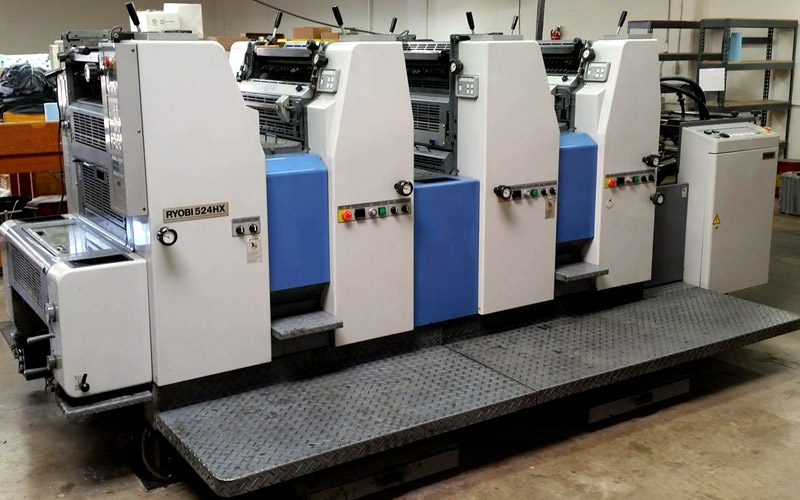

4-красочная листовая офсетная машина Ryobi 524 HXX

4-красочная листовая офсетная машина Ryobi 524 HXX

Противоотмарывающее выводное устройство

У большинства печатных машин выводной барабан, который поддерживает изгибающийся лист при передаче его из захватов печатного цилиндра в захваты выводных таскалок, состоит из сегментированных колес или из осей с установленными на них небольшими колесиками и щеточками. При работе с бумагами плотностью более 100 г/м² не успевшая еще закрепиться на оттиске краска местами часто сцарапывается. В качестве решения проблемы в некоторых моделях используются цельные выводные барабаны обтянутые специальной быстросъемной тканью Super Blue, которые касаются листа всей мягкой поверхностью и не царапают оттиск. Барабаны с поверхностью Super Blue входят в состав стандартной комплектации у машин Hamada B452A+IKC и как опция у Heidelberg SM 52-4.

Габаритные размеры и масса

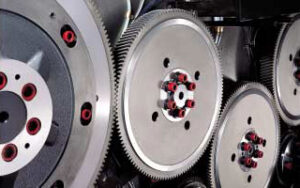

передающие шестерни Ryobi 524 HXX

передающие шестерни Ryobi 524 HXX

Каждому инженеру-конструктору известно, что проектирование любого технического устройства или агрегата основывается на критериях, сформулированных заказчиками. Раньше основным критерием качества печатной техники в среде полиграфистов являлся «максимум массы». Логика понятна, чем больше масса, тем меньше вибраций, и, следовательно, выше скорость и качество печати при снижении физического износа механических узлов. Полвека назад, конкуренты называли главным минусом японских машин плохой металл и отсутствие в стране горнодобывающей промышленности. На заре тысячелетия  ситуация кардинально изменилась. К примеру фирма Ryobi Limited приобрела патенты всех основных мировых производителей металла, и плюс к этому внедрила ряд своих уникальных разработок, за счет чего ее машины по прочности и надежности не уступают немецким конкурентам. При этом ширина цельнолитых боковых стоек станины доведена до 50 мм, за счет чего исключены малейшие колебания или деформации узлов при работе машины. Но общая мировая тенденция такова, что критерий массы стараются уменьшать, за счет изготовления узлов и деталей с более высокой точность, а также их более рационального расположения, что свело бы вибрации к минимуму. Это позволяет также увеличить удельную массу машины, т.е. отношение общей массы к занимаемой площади. Особенно это характерно для японских печатных машин. Немецкие машины являются более «рыхлыми», относительная масса машины Heidelberg PM (GTO) 52-4 составляет около 620 кг/м², а Heidelberg SM 52-4 около 700 кг/м². Показатель удельной массы японских машин намного выше. У сравниваемой Hamada B452A, например, он составляет более 890 кг/м² (при толщине стенок станины 35 мм), что говорит о том, что эта машина при всех возможностях, присущих немецким машинам, не только более компактна, что само по себе уже приятно при постоянном отечественном дефиците производственных площадей, но и обладает, по крайней мере, не худшей виброустойчивостью по сравнению с машинами аналогичного класса.

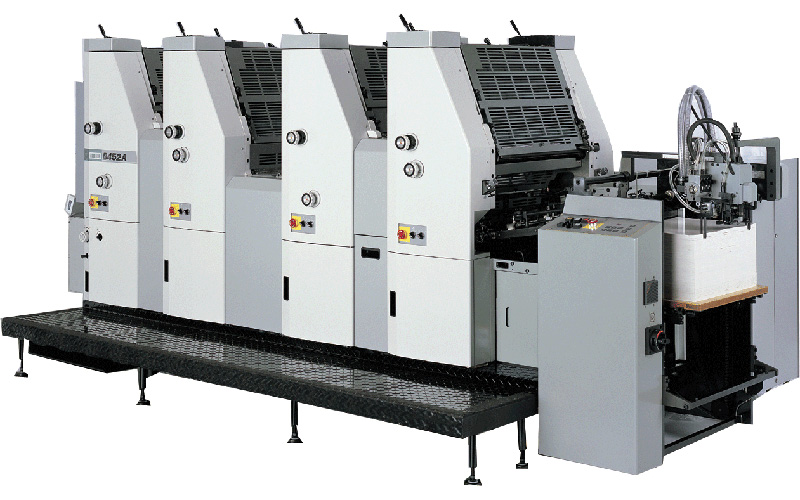

4-красочная офсетная машина Hamada B452A+IKC

4-красочная офсетная машина Hamada B452A+IKC

Степень оснащенности

Степень оснащённости сравниваемых машин можно наглядно увидеть в приведено ниже таблице. В ней показана степень оснащенности полезными с точки зрения оперативной полиграфии устройствами. Как видно из таблицы максимальную степень оснащенности имеет печатная машина Heidelberg SM 52-4.

наименование устройства Heidelberg PM (GTO) 52-4 Heidelberg SM52-4 Ryobi 524HXX Type A Hamada B452A-IKC
выносной пульт управления o x x o
система ACC o x x o
каскадный тип самонаклада o x x x
равнение тянущего типа x x x x
вакуумные ремни на столе самонаклада o x x o
датчики двойного листа двух типов o x x x
диагональная приводка на ходу o x x o
диагональная приводка на остановленной машине x x x x
устройство автоматического поддержания концентрации спирта o x x o
автоматическая смывка офсетного полотна o x x x
EPS (Semi-RPC) o x x x
два типа датчиков двойного листа o x x x
непрерывная система увлажнения o x x x
система быстрого выхода на печать o x o x
система дистанционного контроля баланса краска/вода o x o o
выводной цилиндр с противоотмарочным покрытием Super Blue o o o x
обработка поверхности захватов (промышленное напыление алмазной крошки) o o o x
система смазки «масляный душ» x x x o
пневматическое включение натиска o x x x
устройство антискручивания (декурлер) o x x x
антишаблонирующий валик o x x x
стройство снятия статического заряда на приемке x x x x

Выводы

При покупке печатного оборудования можно руководствоваться различными критериями выбора. Кто-то покупает оглядываясь на соседа, кто-то по совету друга или продавца, кто-то анализирует и сравнивает стоимость и возможности моделей, а кто-то только потому, что данная торговая марка на слуху.
Анализируя всё вышесказанное нужно отметить, что покупка брэндовой немецкой машины не всегда гарантирует оптимальное соотношение цена/качество. Так удельная стоимостью оснащенности (отношение стоимости машины к её оснащенности) машины Heidelberg PM (GTO) 52-4 самая неудовлетворительная из сравниваемых в статье машин. Этот выбор нельзя назвать эффективным для целей оперативной печати. При этом в пользу Гейдельберг ГТО говорит её проверенная многими годами эксплуатации конструкция, и эту, без сомнения, отличную немецкую машину эффективнее использовать для других задач. Самая доступная из приведённых — Hamada B452A-IKC – может «похвастаться» низкой ценой и высокой степенью оснащенности. Но широкой статистики о качестве печати подобных машин через 5, 7 или 10 лет нет. Поэтому как она будет вести себя со временем ответить сложно.
Выбирая 4-красочную машину для оперативной полиграфии, на наш взгляд, оптимальным будет покупка машины класса Ryobi 524 HXX, как максимально отвечающей требованиям оперативной печати. В ее случае можно сказать, что каждый вложенный евро потрачен с максимальной пользой в рамках определенной специализации. Кроме того, машины 520 серии имеют несколько вариантов оснащения – H, HX, HXX и более современные HE, GE и GX. Покупатель может выбрать любую из них, в зависимости от своих производственных задач (портфеля заказов) и бюджета.

Информация и фото взяты с открытых источников Интернет а также сайтов производителей: Heidelberger Druckmaschinen AG, Ryobi Limited
